ICC05シリーズ

  • ICソケットタイプ
  • top_rosh.gif
2.54mmピッチ / デュアルインラインコネクタ

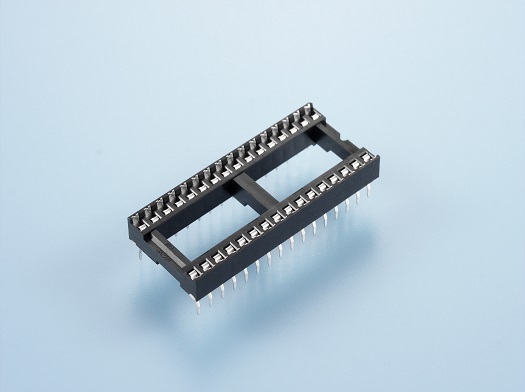

ICC05シリーズは、板バネタイプのICコネクタです。   半田浮き上り防止のKINK構造及びクローズドボトム形状によりハンダ吸い込み防止の構造が特徴です。

アプリケーション

特長

・ロープロフィール形状(ボード面より4.4mm)。

・両面接触構造コンタクトとプリロード方式により安定した接触を保証する高信頼設計。

・クローズドボトム形状による半田吸込防止機構。

・テール部のKINK構造により半田ディップ時の浮き上がりを防止。

・フラックス上昇防止対策品を用意。

・極数:8、14、16、18、20、22、24、28、32、40、42

仕様

材質・表面処理
インシュレータ材質 PBT(ガラス繊維入り)UL94V-0材
コンタクト材質 銅合金
コンタクト仕上 [360T□-F]
純錫リフローメッキ仕上
[360G□]
ニッケルメッキ下地、金メッキ仕上
性能
定格電流 1端子につき1A
接触抵抗 20mΩ以下
耐電圧 AC1000V、1分間
絶縁抵抗 DC500V、5000MΩ以上
挿入力 4.45N以下/1ピン
抜去力 0.139N以上/1ピン
使用温度範囲 -20℃~+70℃

資料ダウンロード

製品カタログ
製品一覧表

製品一覧・技術資料


製品一覧:44件の製品があります。
品名 製品図 仕様書 3D-CAD
(IGS)
3D-CAD
(STEP)
概要
ICC05-008-360G pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット(金メッキ仕上)、8極
ICC05-008-360GP pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット(金メッキ仕上)、8極、フラックス上昇防止対策品
ICC05-008-360T-F pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット、8極
ICC05-008-360TP-F pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット、8極、フラックス上昇防止対策品
ICC05-014-360G pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット(金メッキ仕上)、14極
ICC05-014-360GP pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット(金メッキ仕上)、14極、フラックス上昇防止対策品
ICC05-014-360T-F pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット、14極
ICC05-014-360TP-F pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット、14極、フラックス上昇防止対策品
ICC05-016-360G pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット(金メッキ仕上)、16極
ICC05-016-360GP pdf2 pdf2 pdf2 pdf2 2.54mmピッチ、DIP用ICソケット(金メッキ仕上)、16極、フラックス上昇防止対策品
製品一覧:44件の製品があります。
