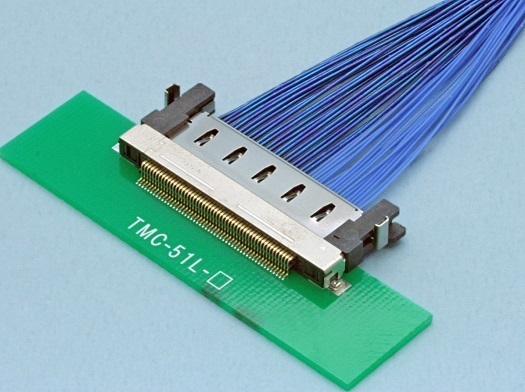

TMC系列

  • 極細同軸線材用連結器
  • top_rosh.gif
適用TMDS·LVDS的0.5mm間距高速傳輸連接器

「TMC系列」適用於需高速差分傳輸(TMDS,LVDS)
適用於平板電視(液晶,PDP,背投)、PC、辦公室設備及醫療設備等機器內配線的產品。

雖為0.5mm間距及窄pin,但接觸可靠性卻相當優異的產品。

差動傳輸具有抗雜訊及抗外部雜訊的特點。
「TMC系列」為金屬外殼包覆整個連接器的形狀,特別專為抗EMI所設計的規格。另外,整體覆蓋金屬外殼,可確保連接器的強度。

金屬外殼兼具卡勾機構,平順且能確實嵌合,簡單又相當好操作的特點。

「TMC系列」適用極細同軸線材。(AWG#40)

該產品具抗雜訊功能,也可將接地棒連接到連接器的底部鐵殼,透過接地端子將接地放到電路板上,便能使傳輸特性更加穩定的規格。

諸如影像和通訊等領域中都需要高速傳輸,但對於雜訊及外部雜訊的處理是一個挑戰。差動訊號方式可解決這類雜訊問題,是一種引人注目的傳輸方式,因為它可實現千兆位性能。
而「TMC系列」正是可對應此高速差動傳輸的連接器,並且最適合使用於需要高速傳輸的電子設備內的產品。

主要特點和規格

產品特點

・對應高速差動傳輸(TMDS,LVDS)。

・適用極細同軸線材(AWG#40)。

・採用金屬外殼,防止雜訊並可確保產品強度。

・設置多個接地端子提升傳輸特性/ EMS特性。

・確保有效嵌合長度1.0mm。

・搭載易於裝卸的卡勾機構。

 ※為了讓傳輸特性更安定,也可以使用公同接地棒。請諮詢本公司的業務窗口。

產品規格
絕緣體材質 LCP(含玻璃纖維)UL94V-0、黑色
端子材質 銅合金
端子鍍層 底層鍍鎳處理,表層鍍金處理
鐵殼材質 [TMC01、TMC21 底座]銅合金
鐵殼處理 [TMC01、TMC21 底座] 底層鍍鎳處理、表層鍍純錫處理
鐵殼上蓋材質 [TMC21外殼]不銹鋼
吸附膠帶材質 [TMC01・S型]聚醯亞胺(PI)
額定電流 每端子0.3A
接觸阻抗 50mΩ以下
耐電壓 AC200V, 1分鐘
絕緣阻抗 DC250V,100MΩ以上
使用溫度範圍 -40℃~+ 85℃
適用線材 AWG#40
極細同軸線材

文件下載

產品目錄
嵌合一覧表
產品列表

產品一覽・技術資料


產品一覽:5個產品
產品名稱 產品概況
TMC01-51L-A 0.5mm間距, 極細同軸電纜用連接器, 插座(板側連接器), 直角, 51極, LOT500
TMC01-51L-B 0.5mm間距, 極細同軸電纜用連接器, 插座(板側連接器), 直角, 51極, LOT1000
TMC01-51S-A 0.5mm間距, 極細同軸電纜用連接器, 插座(板側連接器), 直列, 51極, LOT500
TMC01-51S-B 0.5mm間距, 極細同軸電纜用連接器, 插座(板側連接器), 直列, 51極, LOT1000
TMC21-51-1 0.5mm間距, 極細同軸電纜用連接器, 插頭(電纜側連接器), 51極
