USL系列

  • 極細同軸線材用連結器
  • top_rosh.gif

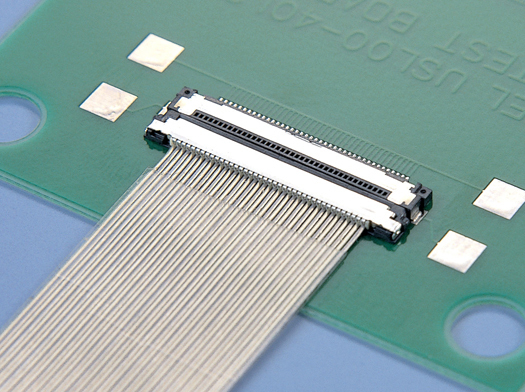

極細同軸線材(AWG#42)對應 0.4mm間距壓接式連接器

「USL系列」對應極細同軸線材(AWG#42)0.4mm間距的壓接式連接器。
KEL的高度技術能力,僅透過一次性壓接,即可與極細同軸線做組裝的產品。

 為了充分發揮同軸線材的特性,特別在傳輸特性上下了功夫,為了防止雜訊、增加產品強度及強化接地,於板端連接器周圍設有金屬外殼。

該系列產品已實現0.4mm間距,安裝高度已經降低至1.0mm。
與KEL已經銷售的0.5 mm間距極細同軸線材用「SSL系列」連接器相比,連接器嵌合時的體積已大幅減少了約50%,成功小型化,在設備追求更輕薄短小課題上有所貢獻。
端板連接器為側插式,線端連接器為直插式,提供pin數為20,30,40pin。

主要特點和規格

產品特點

・安裝高度為1.0mm,嵌合寬度為5.6 mm的小型連接器。

・對應極細同軸線材(AWG#42)。

・採一次性整體壓接,因此提高了連接可靠性及連接器的精緻化。

・採用金屬外殼來防止雜訊並確保產品的強度。

・接地端子採多點設計,提升傳輸特性/ EMS特性。

・確保有效嵌合長度0.5mm。

 ※提供專用的拔取治具。

產品規格
絕緣體材質 LCP(含玻璃纖維)UL94V-0、黑色
端子材質 銅合金
端子鍍層 底層鍍鎳處理、表層鍍金處理
鐵殼材質 銅合金
鐵殼鍍層 底層鍍鎳處理、表層鍍錫處理
壓接上蓋材質 [USL20] LCP(含玻璃纖維)UL94V-0,白色
額定電流 每1端子0.25A
接觸阻抗 100mΩ以下
耐電壓 AC200V, 1分鐘
絕緣阻抗 DC250V,100MΩ以上
使用溫度範圍 -40℃~+ 85℃
適合ケーブル AWG#42
極細同軸線材

文件下載

產品目錄
嵌合一覧表
產品列表

產品一覽・技術資料


產品一覽:12個產品
產品名稱 產品概況
USL00-20L-A 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 20極, LOT500
USL00-20L-B 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 20極, LOT1000
USL00-20L-C 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 20極, LOT3000
USL00-30L-A 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 30極, LOT500
USL00-30L-B 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 30極, LOT1000
USL00-30L-C 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 30極, LOT3000
USL00-40L-A 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 40極, LOT500
USL00-40L-B 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 40極, LOT1000
USL00-40L-C 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插座(板側連接器), 直角, 40極, LOT3000
USL20-20S 0.4mm間距, 極細同軸電纜用連接器, AWG#42, 插頭(電纜側連接器), 直列, 20極
