8825E系列

  • 扁平电缆用连接器
  • top_rosh.gif

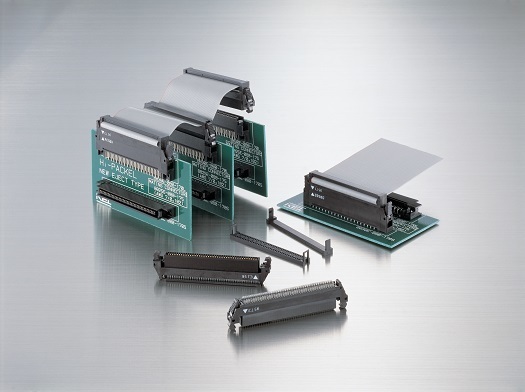

1.27mm间距2片式连接器/0.635mm间距FC对应品

本系列使用1片0.635mm间距扁平电缆,可进行菊链式连接。

0.635mm间距扁平电缆的压接采用我公司独创的2片叠合板簧插入压接方式,连接方便且可靠性高。

采用我公司独创可单手轻松插拔的Eject Lock方式,以提高操作性。

用途

产品特点

・采用完全独立2点接触,随时保持稳定的接触压力。
拥有卓越的可靠性与业绩。

・采用面接触,确保顺畅的低插拔力。
显著提高触点的耐久性。

・采用可单手拆装的Eject Lock方式。

・采用2片叠合板簧插入压接方式,防止电缆切断。

・可进行菊链式连接。

产品规格

材料/表面处理
绝缘体材质 66尼龙(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍
(接触部/压接部)表面镀金
(尾部)表面镀锡铜
安装件材质 铜合金
安装件表面 底面镀镍、表面镀锡铜
电气特性
额定电流 每个端子1.0A
接触电阻 30mΩ以下
耐电压 [8825□]AC300V、1分钟
[883□E]AC650V、1分钟
绝缘电阻 [8825□]DC250V、1000MΩ以上
[883□E]DC500V、1000MΩ以上
使用温度范围 -55℃~+85℃
适合电缆 AWG#30(7/0.102)扁平电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:71个产品
产品名称 产品概要
8825E-020-175-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 20极, 半间距连接器
8825E-020-175D-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 0.25μm厚电镀, 20极, 半间距连接器
8825E-026-175-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 26极, 半间距连接器
8825E-026-175D-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 0.25μm厚电镀, 26极, 半间距连接器
8825E-030-175-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 30极, 半间距连接器
8825E-030-175D-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 0.25μm厚电镀, 30极, 半间距连接器
8825E-032-175-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 32极, 半间距连接器
8825E-032-175D-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 0.25μm厚电镀, 32极, 半间距连接器
8825E-034-175-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 34极, 半间距连接器
8825E-034-175D-F 1.27mm间距, 2件连接器, 0.635mm间距扁平电缆连接器, 插座(电缆侧连接器), with strain relief, 0.25μm厚电镀, 34极, 半间距连接器
产品一览:71个产品
