8622E系列

  • 扁平电缆用连接器
  • top_rosh.gif

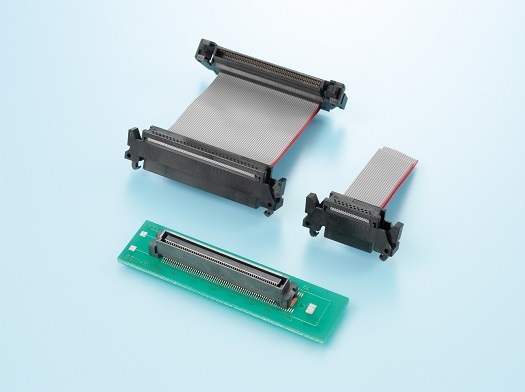

支持0.635mm间距2片式连接器/0.635mm间距FC对应品

8622E系列是支持0.635mm间距间距支持扁平电缆(AWG#30)的2片式连接器。

电缆压接采用独创的电缆插入式。
这种插入式是让我公司半间距连接器中获得众多业绩与好评的方式,提高了该系列的可靠性。

还可将2片0.635mm间距扁平电缆叠合使用,电缆的一端连接1个8622E系列,另一端连接2个我公司的半间距电缆用连接器(8925E/8825E系列)。

该系列的设计确保有效嵌合长度1.4mm,拥有高接触可靠性,达到了共面性0.1mm的精密设计。

电缆端连接器采用可单手拆装的一触式Eject Lock方式,提高了作业效率等,产品使用方便。

※由于本公司只提供线束成品,所以不单独销售“8622XN-XXX”的连接器,还请理解。
关于电缆和线束的使用规格详情,还请垂询本公司销售负责人。

用途

产品特点

・确保有效嵌合长度1.4mm的高可靠设计。

・支持0.635mm间距扁平电缆。
※支持2片扁平电缆(AWG#30)叠合的连接器。

・采用可单手拆装的一触式Eject Lock方式。提高了作业效率。

・采用独创的压接方式,连接方便、轻松可靠。

・基板端连接器(8630E)可与基板对基板用连接器(8600系列)组合连接。

・共面性0.1mm的精密设计。
(基板端连接器:8630E)

产品规格

材料/表面处理
绝缘体材质 [8622□]66尼龙(含玻璃纤维)UL94V-0材,黑色
[8630E]LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 [8929E]底面镀镍、表面镀金
电气特性
额定电流 每个端子0.5A
接触电阻 50mΩ以下
耐电压 AC200V、1分钟
绝缘电阻 DC250V、100MΩ以上
使用温度范围 -40℃~+85℃
适合电缆 AWG#30(7/0.102)扁平电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:25个产品
产品名称 产品概要
8622E-040 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT17, 40极
8622E-080 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT12, 80极
8622E-100 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT10, 100极
8622E-120 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT9, 120极
8622EN-040 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT17, 40极
8622EN-080 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT12, 80极
8622EN-100 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT10, 100极
8622EN-120 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), with strain relief, Ejector type, LOT9, 120极
8622R-040 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), without strain relief, Ejector type, LOT17, 40极
8622R-080 0.635mm间距, 2件连接器, 插头, 扁平电缆(AWG#30), without strain relief, Ejector type, LOT12, 80极
