8929E系列

  • 压接连接器
  • top_rosh.gif

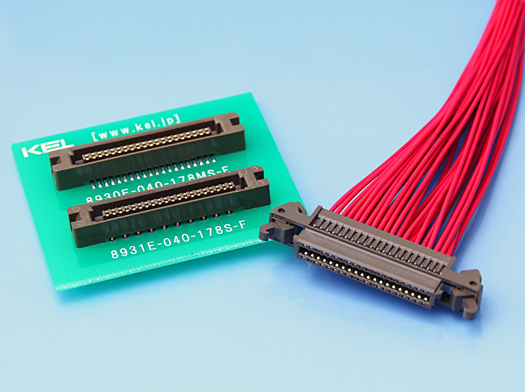

1.27mm间距 离散电缆用连接器/压接式

8929E系列是离散电缆用1.27mm间距压接连接器。
电缆端采用可单手拆装的独创Eject Lock机构,具有优异的作业性和操作性。
插头/插孔的触点都带有弹性,实现具有追随性的高可靠接触概念。

与电缆的连接方式采用压接式,可使用通常的压接工具进行电缆连接等操作,满足作业员对操作性和使用方便性的要求。

电缆采用离散电缆。离散电缆与扁平电缆相比,具有价格低、电流容量大的特点。电缆可选择AWG#26/28/30以满足不同的需求。

基板端连接器采用8925E系列的基板端连接器8930E/8931E。通过基板端连接器的统一,可实现自由的设计布局。

用途

产品特点

・确保触点接触力和追随性的高可靠设计。

・通过面接触实现低插拔力。

・采用3边铸模保护,防止触点变形。

・采用可单手拆装的Eject Lock方式。

・基板端连接器使用与8925E嵌合的基板端连接器8930E/ 8931E,可与基板对基板连接器进行组合。

・适合电缆AWG#26, 28, 30。

* SMT类型也可通过压纹包装支持。 如果您有要求,请联系我们的销售代表。

产品规格

材料/表面处理
绝缘体材质 [8929E] 66尼龙(含玻璃纤维)UL94V-0材,茶色
[893□E] PPS(含玻璃纤维)UL94V-0材
触点端子材质 铜合金
触点端子表面 [8929E]底面镀镍
(接触部)表面镀金
(压接部)表面镀锡
[893□E]底面镀镍、表面镀金
锁材质 66尼龙(含玻璃纤维)UL94V-0材,茶色
安装件材质 铜合金
安装件表面 底面镀镍、表面镀锡铜
电气特性
额定电流 每个端子1A
接触电阻 50mΩ以下
耐电压 [8929E]AC300V、1分钟
[893□E]AC650V、1分钟
绝缘电阻 [8929E]DC250V、1000MΩ以上
[893□E]DC500V、1000MΩ以上
使用温度范围 -40℃~+85℃
适合电缆 AWG#26 / 28 / 30(成品外径φ1mm以下)离散电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:6个产品
产品名称 产品概要
#569 1.27mm间距, 分立电缆, AWG # 26/28/30, 压接类型, 8929E-□□□压接触点
8929E-030 1.27mm间距, 分立电缆, AWG#26/28/30, 压接型, 插座(电缆侧连接器), 弹出锁定型, 30极
8929E-040 1.27mm间距, 分立电缆, AWG#26/28/30, 压接型, 插座(电缆侧连接器), 弹出锁定型, 40极
8929E-050 1.27mm间距, 分立电缆, AWG#26/28/30, 压接型, 插座(电缆侧连接器), 弹出锁定型, 50极
8929E-060 1.27mm间距, 分立电缆, AWG#26/28/30, 压接型, 插座(电缆侧连接器), 弹出锁定型, 60极
8929E-068 1.27mm间距, 分立电缆, AWG#26/28/30, 压接型, 插座(电缆侧连接器), 弹出锁定型, 68极
