FTC系列

  • 压接连接器
  • top_rosh.gif

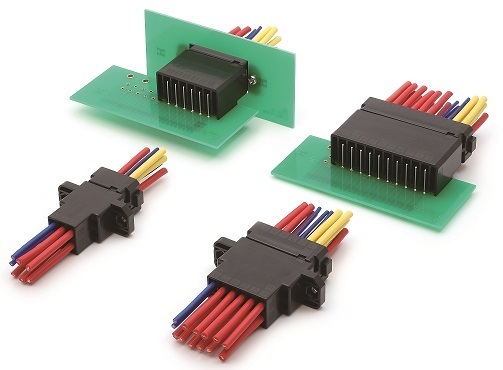

5.08mm间距 抽屉式连接器/可压接2根电缆

“FTC系列”是5.08mm间距的抽屉式连接器。
本产品的最大特点是可在1个端子(触点)上压接2根电缆。※也可选择压接1根电缆的端子。
通过在1个端子上压接2根电缆,不仅能减少连接器极数和减小尺寸,还能便于连接器之间的供电,因此通过基板供电的部位可无需通过基板,让结构变得简单。
此外,如果使用端子排进行分路,那么可以省去端子排。

此外,本产品还继承了目前销售的抽屉式压接器“FA系列”和“FAS系列”中广受好评的装配时可顺畅引导的导轨机构、吸收装配误差的引导功能、高可靠性插入2点接触结构等特点,是一款使用方便的产品。
今后,我们还计划开发带锁定产品、基板端直线式、中转式等产品,且考虑在目前销售12极的基础上发展更多极数。

用途

产品特点

・可在1个触点上压接2根电缆的触点。

・支持压接用电缆(AWG#14/16/18/20)。

・根据电缆的种类和根数,有3种端子。

・可在外壳的任意部位安装1根电缆压接端子和2根电缆压接端子。

・压接2根电缆,可便于连接器之间的供电。

・压接2根电缆,可通过减少极数来实现节省空间。

・配备有引导功能,可吸收XY方向的嵌合误差±3mm。

・电缆端连接器的螺钉固定部分可动,最大可吸收XY方向±0.7mm的嵌合后间隙。

・通过导轨机构带有余量的引导角度,实现顺畅装配。

・有效装配长度3mm的高可靠设计。

・采用插入2点接触结构,防止触点弯曲,以稳定的接触力来提高可靠性。

产品规格

材料/表面处理
绝缘体材质 PBT(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 [FTC01]
底面镀镍
(接触部)表面镀金
(压接部)表面镀锡
[FTC11]
底面镀镍、表面镀金
安装件材质 铜合金
安装件表面 表面镀金
垫圈/铆钉材质 不锈钢
电气特性
额定电流 [AWG#14/16]每个端子8.5A
[AWG#18]每个端子7.5A
[AWG#20]每个端子7.0A
接触电阻 10mΩ以下
耐电压 AC2200V、1分钟
绝缘电阻 DC500V、1000MΩ以上
使用温度范围 -55℃~+105℃
插拔耐久性 500次
适合电缆 AWG#14/16/18/20(电缆护套外径:φ1.8~3.4mm)离散电缆
压接部抗拉强度 [AWG#14/16]190N以上
[AWG#18]120N以上
[AWG#20]75N以上

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:31个产品
产品名称 产品概要
#625F-1L-B 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#14/16兼容, 接触部分电镀厚度0.38μm
#625F-1L-R 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#14/16兼容, 接触部分电镀厚度0.38μm
#625F-1M-B 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#18/20兼容, 接触部分电镀厚度0.38μm
#625F-1M-R 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#18/20兼容, 接触部分电镀厚度0.38μm
#625F-2L-B 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#14兼容, 2电缆压接端子, 接触部分电镀厚度0.38μm
#625F-2L-R 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#14兼容, 2电缆压接端子, 接触部分电镀厚度0.38μm
#625H-1L-B 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#14/16兼容, 接触部分电镀厚度0.76μm
#625H-1L-R 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#14/16兼容, 接触部分电镀厚度0.76μm
#625H-1M-B 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#18/20兼容, 接触部分电镀厚度0.76μm
#625H-1M-R 5.08mm间距, 电缆压接抽屉式连接器, FTC01-□□压接触点, AWG#18/20兼容, 接触部分电镀厚度0.76μm
