FA系列

  • 压接连接器
  • top_rosh.gif

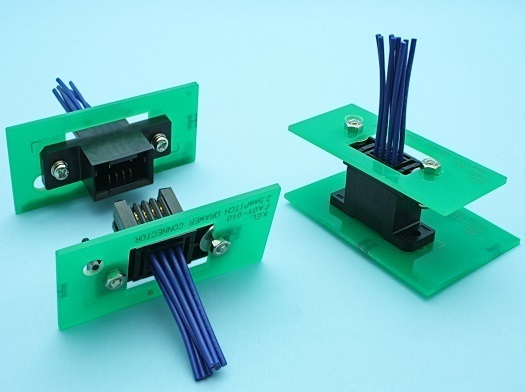

2.5mm间距抽屉式连接器

“FA系列”是2.5mm间距的抽屉式连接器。
产品满足防插针弯曲、装配调整方便、减少装配时的受力、高连接可靠性等抽屉式连接器的要求。

为减少嵌合后的受力而设置充足的浮动机构(XY方向最大±1.4mm)。为了发挥其作用,XY方向的引导量高达±3mm。此外,在引导时端子不发生接触,在连接器相互垂直之后触点发生接触以防止插针弯曲。
接触概念采用我公司在电池连接器和GF系列中采用的触点插入2点接触。
有效端子长度为3mm,实现高可靠连接。

确保额定电流3A,电缆采用支持AWG#22~28的压接式。
产品类型有基板对电缆用连接器和电缆对电缆用连接器,极数有4~40极,款式丰富,可满足广泛的需求。
(※支持极数因产品类型而异。)
标准品的插拔耐久性为2,000次,另外还有多插拔式,敬请垂询。(FAS01/FAS12嵌合时:7,000次。FAS01/FAS11嵌合时:5,000次。)

用途

产品特点

・有电缆端连接器(FA01)、基板端连接器(FA11)、电缆中转用连接器(FA12),可适合各类使用方式。

・配备引导机构,可吸收XY方向的嵌合误差±3mm。

・电缆端连接器的螺钉固定部分可动,装配后最大可吸收XY方向±1.4mm的。

・有效装配长度3mm的高可靠设计。

・采用插入2点接触结构,防止触点弯曲,以稳定的接触力来提高可靠性。

・有支持热插拔(时差接触)的产品。
※电缆中转用连接器(FA12)为热插拔品。

产品规格

材料/表面处理
绝缘体材质 PBT(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、
(接触部/尾部)表面镀金
(压接部)表面镀锡
垫圈/铆钉材质 不锈钢
电气特性
额定电流 每个端子3A
接触电阻 30mΩ以下
耐电压 AC650V、1分钟
绝缘电阻 DC500V、1000MΩ以上
使用温度范围 -40℃~+85℃
插拔耐久性 2,000次
※还有多插拔式,敬请垂询。
FA01/FA12嵌合时:7,000次。 FA01/FA11嵌合时:5,000次
适合电缆 AWG#22/24/26/28(电缆护套外径:φ0.88~1.70mm)离散电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:71个产品
产品名称 产品概要
#566 2.5mm间距, 电缆压接抽屉式连接器, FA01-□□□-□压接触点, AWG#22/24/26兼容
#566-1 2.5mm间距, 电缆压接抽屉式连接器, FA01-□□□-□压接触点, AWG#26/28兼容
#566D 2.5mm间距, 电缆压接抽屉式连接器, FA01-□□□-□压接触点, AWG#22/24/26兼容, 厚鍍物品
#566D-1 2.5mm间距, 电缆压接抽屉式连接器, FA01-□□□-□压接触点, AWG#26/28兼容, 厚鍍物品
#570 2.5mm间距, 电缆压接抽屉式连接器, FA12-□□□-□压接触点, AWG#22/24/26兼容
#570-1 2.5mm间距, 电缆压接抽屉式连接器, FA12-□□□-□压接触点, AWG#26/28兼容
CH-01 2.5mm间距, 电缆压接抽屉式连接器, 手持工具, AWG#22/24, #566□兼容
CH-02 2.5mm间距, 电缆压接抽屉式连接器, 手持工具, AWG#26/28, #566□-□兼容
CH-04 2.5mm间距, 电缆压接抽屉式连接器, 手持工具, AWG#22/24, #570兼容
FA01-004 2.5mm间距, 电缆压接, AWG#22/24/26/28, 抽屉式连接器, 插座(电缆侧连接器), 带定位销, 4极
