TMC系列

  • 极细同轴电缆用连接器
  • top_rosh.gif

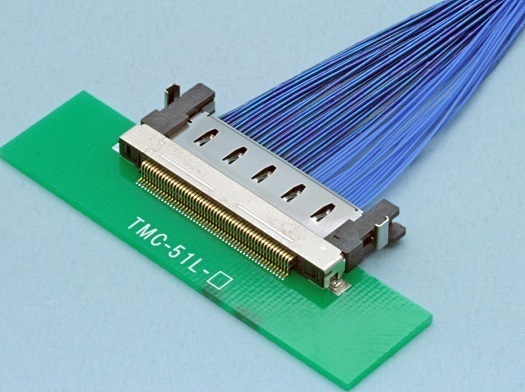

支持MDS・LVDS的0.5mm间距高速传输连接器

“TMC系列”支持高速差动传输(TMDS、LVDS),是最适合平板电视(液晶、PDP、背投)以及电脑、办公设备、医疗设备等设备内部接线的产品。
产品间距仅0.5mm,却有着优异的接触可靠性。

差动传输具有不易发生干扰和抗外来干扰性强的特点。
“TMC系列”采用金属外壳将整个连接器包住的形状,抗EMI性特别优异。而且通过包住整体的金属外壳来确保连接器强度。

金属外壳兼有锁定机构,具有顺畅可靠的装配性和简单良好的操作性。

“TMC系列”支持极细同轴电缆。(AWG#40)

本产品具有优异的抗干扰性,而通过连接器底部外壳与接地线的连接,使接地端子落在基板上,可进一步提高传输特性的稳定性。

在图像和通信等领域有高速传输的要求,但却存在发生干扰和受外来干扰的问题。在这样抗干扰对策下差动信号方式具有优异的抗干扰性,且可实现千兆位性能,是一种受人关注的传输方式。
“TMC系列”支持高速差动传输,是最适合需要高速传输的电子设备内部连接的连接器产品。

用途

产品特点

・支持高速差动传输(TMDS、LVDS)。

・支持极细同轴电缆(AWG#40)。

・采用金属外壳,确保抗干扰性和产品强度。

・设置多个接地端子,提高传输特性和EMS特性。

・确保有效嵌合长度1.0mm。

・配备拆装方便可靠的锁定机构。

 ※为了提高传输特性的稳定性,还支持通用接地线。如有要求,请向我公司销售人员垂询。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
外壳材质 [TMC01、TMC21基质]铜合金
外壳表面 [TMC01、TMC21基质] 底面镀镍、純表面镀锡
外壳护罩材质 [TMC21护罩]不锈钢
吸附胶带材质 [TMC01・S式]聚酰亚胺
电气特性
额定电流 每个端子0.3A
接触电阻 50mΩ以下
耐电压 AC200V、1分钟
绝缘电阻 DC250V、100MΩ以上
使用温度范围 -40℃~+85℃
适合电缆 AWG#40极细同轴电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:5个产品
产品名称 产品概要
TMC01-51L-A 0.5mm间距, 极细同轴电缆用连接器, 插座(板侧连接器), 直角, 51极, LOT500
TMC01-51L-B 0.5mm间距, 极细同轴电缆用连接器, 插座(板侧连接器), 直角, 51极, LOT1, 000
TMC01-51S-A 0.5mm间距, 极细同轴电缆用连接器, 插座(板侧连接器), 直列, 51极, LOT500
TMC01-51S-B 0.5mm间距, 极细同轴电缆用连接器, 插座(板侧连接器), 直列, 51极, LOT1, 000
TMC21-51-1 0.5mm间距, 极细同轴电缆用连接器, 插头(电缆侧连接器), 51极
