SSL系列

  • 极细同轴电缆用连接器
  • top_rosh.gif

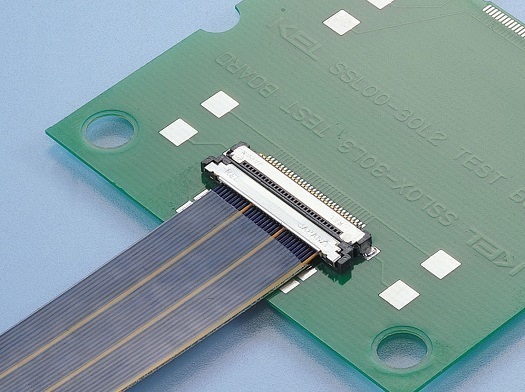

极细同轴电缆(AWG#40)对应于0.5mm间距压接连接器

“SSL系列”是支持极细同轴电缆(AWG#40)的0.5mm间距压接连接器,行业界首创采用压接式完成极细同轴电缆的一次性连接。
运用KEL的高技术实现了压接式连接,应对近年来备受关注的环保问题(无铅)。

产品特别关注传输特性,在连接器部分尽可能减少同轴电缆的传输特性损失。基板端连接器采用金属外壳覆盖,提高抗干扰性、产品强度和接地性。

用途

产品特点

・贴装高度1.4mm,装配宽度6.08mm的小型连接器。

・支持极细同轴电缆(AWG#40)。

・连接通过压接一次性完成,提高连接可靠性和实现连接器的小型化。

・采用金属外壳,确保抗干扰性和产品强度。

・设置多个接地端子,提高传输特性和EMS特性。

・确保有效装配长度0.5mm。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
外壳材质 铜合金
外壳表面 底面镀镍、镀锡铜表面
压接护罩材质 [SSL20]LCP(含玻璃纤维)UL94V-0材,米白
电气特性
额定电流 每个端子0.3A
接触电阻 100mΩ以下
耐电压 AC200V、1分钟
绝缘电阻 DC250V、100MΩ以上
使用温度范围 -40℃~+85℃
适合电缆 AWG#40极细同轴电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:40个产品
产品名称 产品概要
SSL00-10L3-0500 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直角, 10极, LOT500
SSL00-10L3-1000 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直角, 10极, LOT1, 000
SSL00-10L3-3000 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直角, 10极, LOT3, 000
SSL00-10S-0500 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直列, 10极, LOT500
SSL00-10S-1000 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直列, 10极, LOT1, 000
SSL00-10S-1500 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直列, 10极, LOT1, 500
SSL00-20L3-0500 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直角, 20极, LOT500
SSL00-20L3-1000 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直角, 20极, LOT1, 000
SSL00-20L3-3000 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直角, 20极, LOT3, 000
SSL00-20S-0500 0.5mm间距, 极细同轴电缆用连接器, AWG#40, 插座(板侧连接器), 没有定位销, 直列, 20极, LOT500
产品一览:40个产品
