USLS21系列

  • 极细同轴电缆用连接器
  • top_rosh.gif

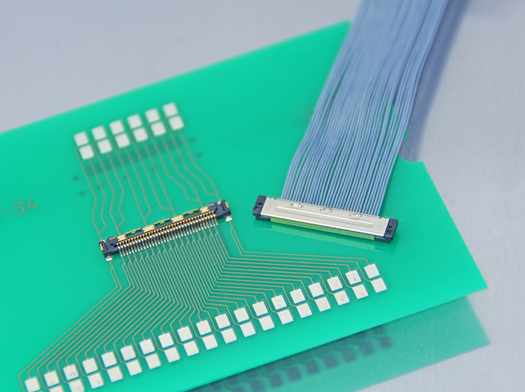

0.4mm间距极细同轴电缆用连接器(焊锡连接)/堆叠连接式

USLS21系列是0.4mm间距极细同轴电缆(AWG#42)用压接连接器叠层连接式“USLS系列”的焊锡式电缆连接。

USLS系列在以图像设备为主的各大市场上广受好评,USLS21系列在继承其产品大小、抗干扰性和可靠性的基础上,又针对医疗设备的信号数量与焊锡式电缆连接要求,推出支持医疗设备的款式。

与USLS系列同样,支持极细同轴电缆,进而通过采用焊锡式电缆连接,因此还可支持AWG#40/42/44/46。

极数有34极,采用扣式连接,因此装配时的操作性优异。

用途

产品特点

・贴装高度1.65mm,装配宽度3.05mm的小型连接器。

・支持极细同轴电缆(AWG#40,42,44,46)。

・电缆连接采用焊锡式。

・采用金属外壳,确保抗干扰性和产品强度。

・设置多个接地端子,提高传输特性和EMS特性。

・确保有效装配长度0.35mm。

・基板端端子设置镍阻挡层,防止焊锡浮起。

・电缆焊锡后仍可穿过φ4mm的细管。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
金属外壳材质 [USLS00]铜合金、[USLS21]不锈钢
金属外壳表面 底面镀镍、表面镀金
吸附胶带材质 USLS00]聚酰亚胺
电气特性
额定电流 每个端子0.25A
接触电阻 100mΩ以下
耐电压 AC200V、1分钟
绝缘电阻 DC250V、100MΩ以上
使用温度范围 -40℃~+85℃
适合电缆 AWG#40、42、44、46(成品外径φ0.39mm以下)极细同轴电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:4个产品
产品名称 产品概要
USLS00-34-A 0.4mm间距, 极细同轴电缆用连接器, AWG#40/42/44/46, 插座(板侧连接器), 堆叠连接, 电缆焊接, 34极, LOT500
USLS00-34-B 0.4mm间距, 极细同轴电缆用连接器, AWG#40/42/44/46, 插座(板侧连接器), 堆叠连接, 电缆焊接, 34极, LOT1, 000
USLS00-34-C 0.4mm间距, 极细同轴电缆用连接器, AWG#40/42/44/46, 插座(板侧连接器), 堆叠连接, 电缆焊接, 34极, LOT3, 000
USLS21-34 0.4mm间距, 极细同轴电缆用连接器, AWG#40/42/44/46, 插头(电缆侧连接器), 堆叠连接, 电缆焊接, 34极
产品一览:4个产品
