USLS系列

  • 极细同轴电缆用连接器
  • top_rosh.gif

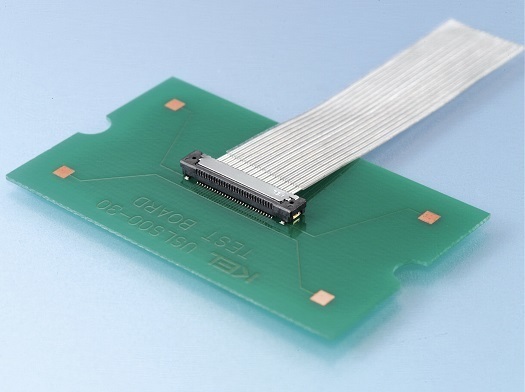

极细同轴电缆(AWG#42)对应于0.4mm间距压接连接器(堆叠连接)

USLS系列是0.4mm间距极细同轴电缆(AWG#42)适配用压接连接器“USL系列”的堆叠连接方式。

在移动电话等用途中,随着基板高密度化的发展,连接器将不再能贴装在基板端。
该产品确保有效嵌合长度0.35mm,堆叠高度1.65mm实现了扁平化。
具有高耐撬力结构,解决了堆叠贴装式的一大难题。
采用堆叠贴装,因此嵌合时的操作性优异。
极数有20、30和40极。

该产品的一大特点是无焊锡,是一次性压接式无铅产品。
通过采用堆叠式,还可支持单侧直线、单侧直角的组合。
此外,电缆压接后仍可穿过移动电话铰链。(φ4.0mm)

用途

产品特点

・贴装高度1.65mm,嵌合宽度3.05mm的小型连接器。

・极细同轴电缆(AWG#42)适配。

・连接通过压接一次性完成,提高连接可靠性和实现连接器的小型化。

・采用金属外壳,确保抗干扰性和产品强度。

・设置多个接地端子,提高传输特性和EMS特性。

・确保有效嵌合长度0.35mm。

・基板端触点设置镍阻挡层,防止焊锡浮起。

・电缆压接后可穿过φ4mm的细管。

 ※有专用拔出治具。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金(基板端镍阻挡层)
外壳材质 铜合金
外壳表面 底面镀镍、表面镀金(一部镀锡铜)
护罩材质 LCP(含玻璃纤维)UL94V-0材,黑色
吸附胶带材质 [USLS00]聚酰亚胺
电气特性
额定电流 每个端子0.25A
接触电阻 100mΩ以下
耐电压 AC200V、1分钟
绝缘电阻 DC250V、100MΩ以上
使用温度范围 -40℃~+85℃
适合电缆 AWG#42极细同轴电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:12个产品
产品名称 产品概要
USLS00-20-A 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 20极, LOT1, 000
USLS00-20-B 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 20极, LOT1, 000
USLS00-20-C 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 20极, LOT3, 000
USLS00-30-A 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 20极, LOT1, 000
USLS00-30-B 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 30极, LOT1, 000
USLS00-30-C 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 30极, LOT3, 000
USLS00-40-A 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 20极, LOT1, 000
USLS00-40-B 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 40极, LOT1, 000
USLS00-40-C 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 堆叠连接, 插座(板侧连接器), 40极, LOT3, 000
USLS20-20 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插头(电缆侧连接器), 堆叠连接, 20极
