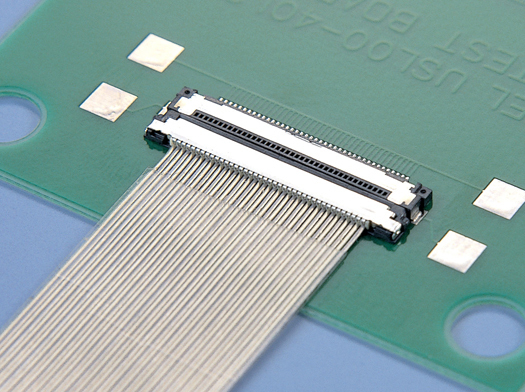

USL系列
- 极细同轴电缆用连接器
极细同轴电缆（AWG#42）对应于0.4mm间距压接连接器
“USL系列”是极细同轴电缆（AWG#42）的0.4mm间距压接连接器。
运用KEL的高端技术力，极细同轴的连接通过压接一次性完成的产品。
产品特别关注传输特性，在连接器部分尽可能减少同轴电缆的传输特性衰减。
基板端连接器采用金属外壳覆盖，提高抗干扰性、产品强度和接地性。
该系列实现了0.4mm间距，且将贴装高度控制在1.0mm。
与KEL目前销售的0.5mm间距极细同轴电缆用连接器“SSL系列”相比，成功地将连接器嵌合时的体积大幅度缩小50%左右，可有助于设备的轻薄短小化。
基板端连接器是直角方式，电缆端连接器是直线方式，极数有20、30和40极。
用途
产品特点
-
・贴装高度1.0mm，嵌合宽度5.6mm的小型连接器。
・极细同轴电缆（AWG#42）适配。
・连接通过压接一次性完成，提高连接可靠性和实现连接器的小型化。
・采用金属外壳，确保抗干扰性和产品强度。
・设置多个接地端子，提高传输特性和EMS特性。
・确保有效嵌合长度0.5mm。
※有专用拔出治具。
产品规格
-
材料/表面处理 绝缘体材质 LCP（含玻璃纤维）UL94V-0材，黑色 端子材质 铜合金 端子表面 底面镀镍、表面镀金 外壳材质 铜合金 外壳表面 底面镀镍、镀锡铜表面 压接护罩材质 [USL20]LCP（含玻璃纤维）UL94V-0材，白色 -
电气特性 额定电流 每个端子0.25A 接触电阻 100mΩ以下 耐电压 AC200V、1分钟 绝缘电阻 DC250V、100MΩ以上 使用温度范围 -40℃～+85℃ 适配电缆 AWG#42极细同轴电缆
文件下载
| 产品目录 |
|
|---|---|
| 嵌合表 |
|
| 产品表 |
|
产品一览･技术资料
| 产品名称 | 产品概要 |
|---|---|
| USL00-20L-A | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 20极, LOT500 |
| USL00-20L-B | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 20极, LOT1, 000 |
| USL00-20L-C | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 20极, LOT3, 000 |
| USL00-30L-A | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 30极, LOT500 |
| USL00-30L-B | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 30极, LOT1, 000 |
| USL00-30L-C | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 30极, LOT3, 000 |
| USL00-40L-A | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 40极, LOT500 |
| USL00-40L-B | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 40极, LOT1, 000 |
| USL00-40L-C | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插座(板侧连接器), 直角, 40极, LOT3, 000 |
| USL20-20S | 0.4mm间距, 极细同轴电缆用连接器, AWG#42, 插头(电缆侧连接器), 直列, 20极 |
