XSLS系列

  • 极细同轴电缆用连接器
  • top_rosh.gif

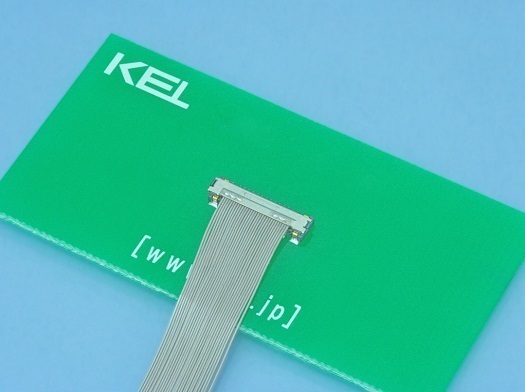

极细同轴电缆(AWG#44, 46)对应于0.25mm间距连接器

“XSLS系列”是极细同轴电缆用0.25mm间距连接器“XSL系列”的堆叠连接方式。

它是行业界最小水准的0.25mm间距连接器,通过采用堆叠连接方式而进一步节省了基板空间。

与从前的“XSL系列”相比,占用基板面积减少了56%。
并且通过在连接器底面涂覆树脂,实现可在连接器正下方进行电路布线。

“XSLS系列”极细同轴电缆(AWG#42、AWG#44、AWG#46)适配,这些电缆除了具有优异的传输特性之外,还具有优异的弯曲性,可实现基板间的高自由度连接布局。
并可穿过细管的铰链部等,提高用户基板设计的自由度。

极数有30极和40极。

用途

产品特点

・贴装高度1.44mm,嵌合宽度3.05mm的小型连接器。

・极细同轴电缆(AWG#42、44、46)适配。

・采用信号线路脉冲加热一次性焊锡连接方式,实现了高稳定可靠连接。

・采用金属外壳,确保抗干扰性和产品强度。

・设置多个接地端子,提高传输特性和EMS特性。

・确保有效嵌合长度0.31mm。

・基板端触点设置镍阻挡层,防止焊锡虚焊。

・电缆压接后可穿过φ2.7mm的细管。

・底面涂树脂,可在连接器的正下方进行电路布线。

 ※有专用的拔出治具、外壳压接治具。

产品规格

材料/表面处理
绝缘体材质 [XSLS00] LCP(含玻璃纤维)UL94V-0材,黑色
[XSLS20] LCP(含无机填料)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
固定件材质 铜合金
固定件表面 底面镀镍、表面镀金
外壳材质 不锈钢
外壳表面 底面镀镍、表面镀金
电气特性
额定电流 每个端子0.3A
接触电阻 100mΩ以下
耐电压 AC100V、1分钟
绝缘电阻 DC100V、50MΩ以上
使用温度范围 -40℃~+85℃
插拔耐久性 30次
适配电缆 AWG#42/44/46(最外径:0.235mm MAX.)极细同轴电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:18个产品
产品名称 产品概要
XSLS00-30-A 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 30极, 用吸附带, LOT500
XSLS00-30-B 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 30极, 用吸附带, LOT3, 000
XSLS00-30-C 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 30极, 用吸附带, LOT5, 000
XSLS00-40-A 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 40极, 用吸附带, LOT500
XSLS00-40-B 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 40极, 用吸附带, LOT3, 000
XSLS00-40-C 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 40极, 用吸附带, LOT5, 000
XSLS00-52-B 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 52极, 用吸附带, LOT3, 000
XSLS01-30-A 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 30极, 没有吸附胶带, LOT500
XSLS01-30-B 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 30极, 没有吸附胶带, LOT3, 000
XSLS01-30-C 0.25mm间距, 极细同轴电缆用连接器, AWG#42/44/46, 堆叠连接, 插座(板侧连接器), 30极, 没有吸附胶带, LOT5, 000
