XSL系列

  • 极细同轴电缆用连接器
  • top_rosh.gif

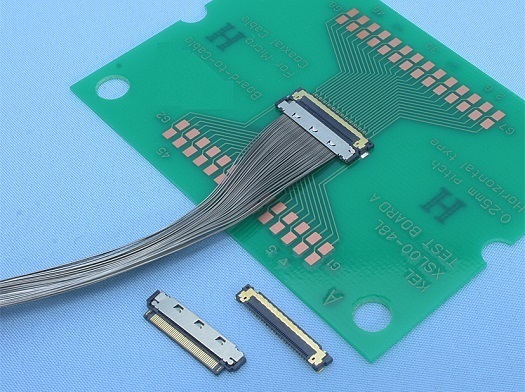

极细同轴电缆(AWG#44, 46)对应于0.25mm间距连接器

“XSL系列”是0.25mm间距极细同轴电缆用连接器,是行业界最小水准的产品。

■极细同轴电缆
极细同轴电缆具有同轴电缆优异的传输特性,具备电缆非常细微,以及高强度的弯折性,可在小型设备内部基板之间进行高自由度连接,电缆捆扎后仍可穿过铰链等细窄部位。
极细同轴电缆用连接器的外形虽然小,却具有优异的传输特性,因此在小型化和高功能化产品上具有广泛的需求。
我公司一直在积极开发极细同轴电缆用连接器。

■极细同轴电缆用连接器的改进
我公司的极细同轴电缆用连接器具有同轴电缆优异的传输特性,在连接器部分尽可能减少同轴电缆的传输特性衰减。
该系列为了最大限度地发挥出同轴电缆的传输特性,电缆端连接器和底部外壳和基板端连接器的外壳采用镀金,从而实现稳定接触,且设置多个接地端子,提高了传输特性和EMI特性。

我公司为众多市场提供具有附加值的高原创性产品,该产品既具有高可靠性的卓越品质,又实现了行业界最小水准的0.25mm间距,有助于移动电话、数码相机、数码摄像机、平板电视、移动电脑、PDA、车载导航系统、车载电视、超声波诊断装置等各类设备的小型化和高性能化。

■还有堆叠连接式“XSLS系列”。

用途

产品特点

・贴装高度1.0mm,嵌合宽度6mm的小型连接器。

・极细同轴电缆(AWG#42、44、46)适配。

・采用信号线路脉冲加热一次性焊锡连接方式,实现安定.高信赖的连接。

・采用金属外壳,确保了抗干扰性和产品强度。

・设置多个接地端子,提高传输特性和EMS特性。

・确保有效嵌合长度0.51mm。

 ※有专用的插入治具、拔出治具和外壳压接治具。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
外壳材质 铜合金
外壳表面 底面镀镍、表面镀金
外壳2材质 [XSL20外壳2]洋白
电气特性
额定电流 每个端子0.25A
接触电阻 100mΩ以下
耐电压 AC90V、1分钟
绝缘电阻 DC100V、50MΩ以上
使用温度范围 -40℃~+85℃
适配电缆 AWG#42/44/46(最外径:0.235mm MAX.)极细同轴电缆

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:4个产品
产品名称 产品概要
XSL00-48L-A 0.25mm间距, 极细同轴电缆用连接器, AWG#44/46, 插座(板侧连接器), 直角, 48极, LOT500
XSL00-48L-B 0.25mm间距, 极细同轴电缆用连接器, AWG#44/46, 插座(板侧连接器), 直角, 48极, LOT1, 000
XSL00-48L-C 0.25mm间距, 极细同轴电缆用连接器, AWG#44/46, 插座(板侧连接器), 直角, 48极, LOT3, 000
XSL20-48S 0.25mm间距, 极细同轴电缆用连接器, AWG#44/46, 插头(电缆侧连接器), 48极
产品一览:4个产品
