3205/3305系列

  • 卡缘连接器
  • top_rosh.gif

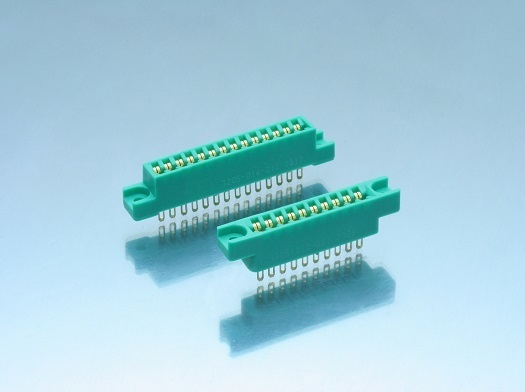

4mm间距卡缘连接器

4mm间距的卡缘连接器。
主要用于工业用设备。
可使用于本公司RUGGED系列。

用途

产品特点

・端子为焊锡式。

・极数有10~22极共4种。

・有定位柱。

产品规格

材料/表面处理
绝缘体材质 聚碳酸酯(含玻璃纤维)UL94V-0材,亮绿色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
适合印制电路基板 1.6mm厚
电气特性
额定电流 每个端子5A
接触电阻 10mΩ以下
耐电压 AC1800V、1分钟
绝缘电阻 DC500V、5000MΩ以上
插入力 1对最大4.9N
拔出力 1对最小0.98N
使用温度范围 -30℃~+85℃

文件下载

产品表

产品一览・技术资料


产品一览:8个产品
产品名称 产品概要
3205-010-011 卡边缘连接器, 4mm间距, 焊接, 10极
3205-014-011 卡边缘连接器, 4mm间距, 焊接, 14极
3205-018-011 卡边缘连接器, 4mm间距, 焊接, 18极
3205-022-011 卡边缘连接器, 4mm间距, 焊接, 22极
3305-010-011 卡边缘连接器, 4mm间距, 焊接, 10极
3305-014-011 卡边缘连接器, 4mm间距, 焊接, 14极
3305-018-011 卡边缘连接器, 4mm间距, 焊接, 18极
3305-022-011 卡边缘连接器, 4mm间距, 焊接, 22极
产品一览:8个产品
