1156系列

  • 卡缘连接器
  • top_rosh.gif

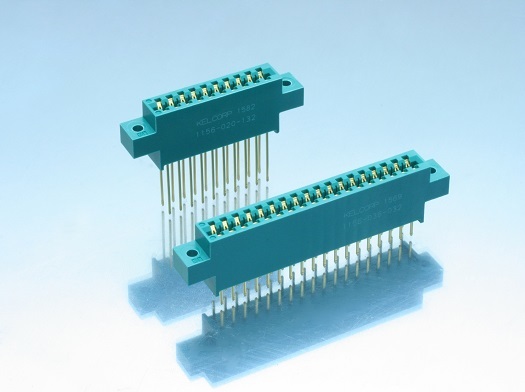

4mm间距卡缘连接器

4mm间距的卡缘连接器,主要用于工业用设备。
可使用于本公司RUGGED系列。

用途

产品特点

・端子有浸锡式和绕线式2种。

・极数有20~88极共7种选择。

・有定位柱。

产品规格

材料/表面处理
绝缘体材质 邻苯二甲酸二丙烯酯(含玻璃纤维)、绿色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
适合印制电路基板 1.6mm厚
电气特性
额定电流 每个端子3A
接触电阻 10mΩ以下
耐电压 AC1600V、1分钟
绝缘电阻 DC500V、5000MΩ以上
插入力 1对最大4.9N
拔出力 1对最小0.59N
使用温度范围 -30℃~+125℃

文件下载

产品目录
产品表

产品一览・技术资料


产品一览:14个产品
产品名称 产品概要
1156-020-032 卡边缘连接器, 4mm间距, 焊料DIP, 20极
1156-020-132 卡边缘连接器, 4mm间距, 绕线, 20极
1156-028-032 卡边缘连接器, 4mm间距, 焊料DIP, 28极
1156-028-132 卡边缘连接器, 4mm间距, 绕线, 28极
1156-036-032 卡边缘连接器, 4mm间距, 焊料DIP, 36极
1156-036-132 卡边缘连接器, 4mm间距, 绕线, 36极
1156-044-032 卡边缘连接器, 4mm间距, 焊料DIP, 44极
1156-044-132 卡边缘连接器, 4mm间距, 绕线, 44极
1156-056-032 卡边缘连接器, 4mm间距, 焊料DIP, 56极
1156-056-132 卡边缘连接器, 4mm间距, 绕线, 56极
