1168系列

  • 卡缘连接器
  • top_rosh.gif

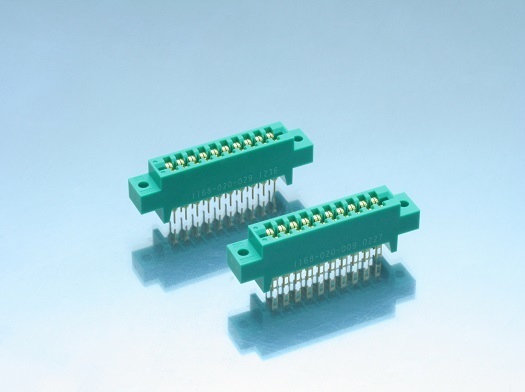

3.97mm间距卡缘连接器

3.97mm间距的卡缘连接器。
端子采用Veloform式,可获得稳定的接触力。
主要用于工业用设备。
可使用于本公司RUGGED系列。

用途

产品特点

・端子有焊锡式和焊料DIP的2种。

极数有20~56极共6种选择。

・有定位柱。

产品规格

材料/表面处理
绝缘体材质 聚碳酸酯(含玻璃纤维)UL94V-0材,亮绿色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
适合印制电路基板 1.6mm厚
电气特性
额定电流 每个端子2A
接触电阻 15mΩ以下
耐电压 AC1500V、1分钟
绝缘电阻 DC500V、5000MΩ以上
插入力 1对最大4.9N
拔除力 1对最小0.59N
使用温度范围 -30℃~+85℃

文件下载

产品目录
产品表

产品一览・技术资料


产品一览:12个产品
产品名称 产品概要
1168-020-009 卡边缘连接器, 3.97mm间距, 焊接, 20极
1168-020-029 卡边缘连接器, 3.97mm间距, 焊料DIP, 20极
1168-028-009 卡边缘连接器, 3.97mm间距, 焊接, 28极
1168-028-029 卡边缘连接器, 3.97mm间距, 焊料DIP, 28极
1168-030-009 卡边缘连接器, 3.97mm间距, 焊接, 30极
1168-030-029 卡边缘连接器, 3.97mm间距, 焊料DIP, 30极
1168-036-009 卡边缘连接器, 3.97mm间距, 焊接, 36极
1168-036-029 卡边缘连接器, 3.97mm间距, 焊料DIP, 36极
1168-044-009 卡边缘连接器, 3.97mm间距, 焊接, 44极
1168-044-029 卡边缘连接器, 3.97mm间距, 焊料DIP, 44极
产品一览:12个产品
