4810系列

  • 卡缘连接器
  • top_rosh.gif

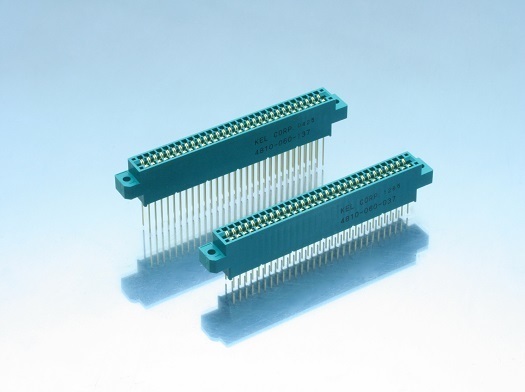

3.18(3.175)mm间距卡缘连接器

3.175mm间距的卡缘连接器。
主要用于工业用设备。
可使用本公司RUGGED系列、RK系列(100极)。

用途

产品特点

・端子有浸锡式和绕线式2种。

・极数有40~100极共4种选择。

・有定位柱。

产品规格

材料/表面处理
绝缘体材质 PBT(含玻璃纤维)UL94V-0材,绿
端子材质 铜合金
端子表面 底面镀镍、表面镀金
适合印制电路基板 1.6mm厚
电气特性
额定电流 每个端子3A
接触电阻 16mΩ以下
耐电压 AC1600V、1分钟
绝缘电阻 DC500V、5000MΩ以上
插入力 1对最大5.49N
拔除力 1对最小0.274N
使用温度范围 -55℃~+85℃

文件下载

产品表

产品一览・技术资料


产品一览:8个产品
产品名称 产品概要
4810-040-037 卡边缘连接器, 3.18mm间距, 焊料DIP, 40极
4810-040-137 卡边缘连接器, 3.18mm间距, 绕线, 40极
4810-060-037 卡边缘连接器, 3.18mm间距, 焊料DIP, 60极
4810-060-137 卡边缘连接器, 3.18mm间距, 绕线, 60极
4810-080-037 卡边缘连接器, 3.18mm间距, 焊料DIP, 80极
4810-080-137 卡边缘连接器, 3.18mm间距, 绕线, 80极
4810-100-037 卡边缘连接器, 3.18mm间距, 焊料DIP, 100极
4810-100-137 卡边缘连接器, 3.18mm间距, 绕线, 100极
