8800系列

  • 1.27mm间距连接器
  • top_rosh.gif

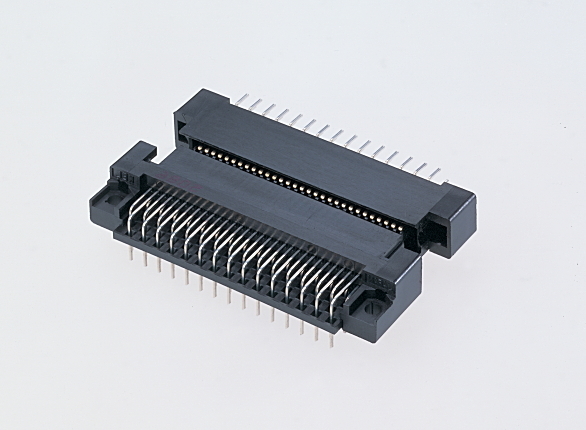

1.27mm间距2件式连接器

8800系列HI-PACKEL族在半间距连接器中拥有完美的可靠性与业绩,一贯采用“纵向2点接触直梁方式”。
为满足客户的广泛用途,推出丰富的款式和系列。
从基板对基板到I/O,8800系列半间距连接器品种丰富。

基板对基板式可采用叠层、垂直、水平实装式三维连接。
有法兰型、无法兰型、带电源端子型等。

用途

产品特点

・采用完全独立2点接触,随时保持稳定接触。拥有卓越的可靠性与业绩。

・采用面接触,确保顺畅的低插拔力。显著提高端子的耐久性。

・采用雌雄同型的简洁结构,具有模具通用、降低材料费等优点,实现大幅度降低成本和量产化。

・采用接触点相互移动的自净式嵌合工序,去除接触面上的表膜污垢,防止导通不良。

・采用高耐撬力“插针内置型外壳结构”,防止误操作或不可抗力导致的接触部变形。

* 8800系列可能能够处理超过额定电流的电流,具体取决于引脚数和配合类型的组合。 如有任何疑问,请联系KEL销售代表。

产品规格

材料/表面处理
绝缘体材质 66尼龙(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、
(接触部)表面镀金
(尾部)锡合表面镀金
电气特性
额定电流 每个端子0.5A[8803/8813系列]电源端子 每个端子2.0A
接触电阻 25mΩ以下
耐电压 AC650V、1分钟
绝缘电阻 DC500V、1000MΩ以上
综合插入力(范例) 20极/18.6N以下、 40极/37.2N以下、
60极/55.9N以下、100极/93.1N以下
综合拔除力(范例) 20极/2.9N以上、 40极/7.8N以上、
60极/11.8N以上、100极/19.6N以上
使用温度范围 -55℃~+85℃

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:384个产品
产品名称 产品概要
8800-020-170L-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 直角, 20极(半间距连接器)
8800-020-170LD-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 0.25μm厚电镀, 直角, 20极(半间距连接器)
8800-020-170S-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 直列, 20极(半间距连接器)
8800-020-170SD-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 0.25μm厚电镀, 直列, 20极(半间距连接器)
8800-026-170L-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 直角, 26极(半间距连接器)
8800-026-170LD-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 0.25μm厚电镀, 直角, 26极(半间距连接器)
8800-026-170S-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 直列, 26极(半间距连接器)
8800-026-170SD-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 0.25μm厚电镀, 直列, 26极(半间距连接器)
8800-030-170L-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 直角, 30极(半间距连接器)
8800-030-170LD-F 1.27mm间距, 2件连接器, 插座, 有带法兰, 0.25μm厚电镀, 直角, 30极(半间距连接器)
