8903N-FS系列

  • 1.27mm间距连接器
  • top_rosh.gif

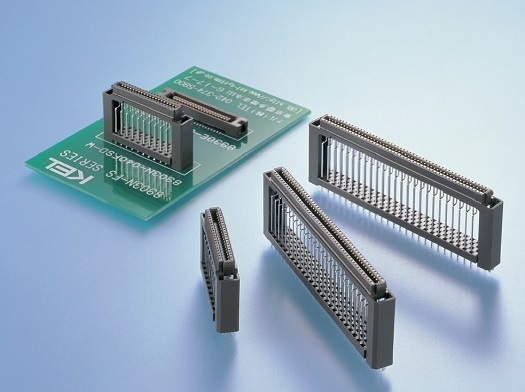

1.27mm间距2件式连接器/柔性叠层式

89系列是采用追随型单点接触概念的半间距扁平式。
本产品是最小型的扁平式半间距连接器,带有导轨结构,支持SMT。

本产品是与“8903系列”具有相同形状和尺寸的柔性叠层式“8903N-FS系列”。
基于广受市场好评的“8903系列”而开发,可与8903系列支持连接器(8913-□□□-178S□-□、8913-□□□-178MS□-A、8930E-□□□-178MS、8931E-□□□-178□)直接嵌合。

  有叠层高度20、22、24、26、28、30mm虽为标准品,若需求为20~32mm之间的话,可支持柔性对应,。

用途

产品特点

・叠层高度20mm~32mm可支持柔性对应。
标准品高度有20、22、24、26、28、30mm。

・形状和尺寸与本公司8903系列相同,可支持8913/8930E/8931E系列的嵌合对象。

・确保端子接触力和追随性的高可靠设计。

・采用面接触,实现低插入力。

・采用3边铸模保护,防止端子变形。

・极数有40~100极共6种。

・有插拔感,实现可靠嵌合。

*根据引脚数和配合类型的组合,该系列的连接器可能能够处理超过额定电流的电流容量。 如有任何疑问,请联系KEL销售代表。

产品规格

材料/表面处理
绝缘体材质 PBT(含玻璃纤维)UL94V-0材,茶色
端子材质 铜合金
端子表面 底面镀镍、
(接触部)表面镀金
(尾部)锡合表面镀金
安装件材质 铜合金
安装件表面 镀锡铜表面
电气特性
额定电流 每个端子0.5A
接触电阻 40mΩ以下
耐电压 AC650V、1分钟
绝缘电阻 DC500V、1000MΩ以上
使用温度范围 -55℃~+85℃

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:72个产品
产品名称 产品概要
8903N-040FS-T-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:20mm), 插座, 40极(半间距连接器)
8903N-040FS-U-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:22mm), 插座, 40极(半间距连接器)
8903N-040FS-V-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:24mm), 插座, 40极(半间距连接器)
8903N-040FS-W-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:26mm), 插座, 40极(半间距连接器)
8903N-040FS-Y-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:28mm), 插座, 40极(半间距连接器)
8903N-040FS-Z-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:30mm), 插座, 40极(半间距连接器)
8903N-040FSD-T-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:20mm), 插座, 镀金厚度0.25μm以上, 40极(半间距连接器)
8903N-040FSD-U-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:22mm), 插座, 镀金厚度0.25μm以上, 40极(半间距连接器)
8903N-040FSD-V-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:24mm), 插座, 镀金厚度0.25μm以上, 40极(半间距连接器)
8903N-040FSD-W-F 1.27mm间距, 2件连接器(薄型), 灵活堆叠(高度:26mm), 插座, 镀金厚度0.25μm以上, 40极(半间距连接器)
产品一览:72个产品
