DJ系列

  • 1mm间距连接器
  • top_rosh.gif

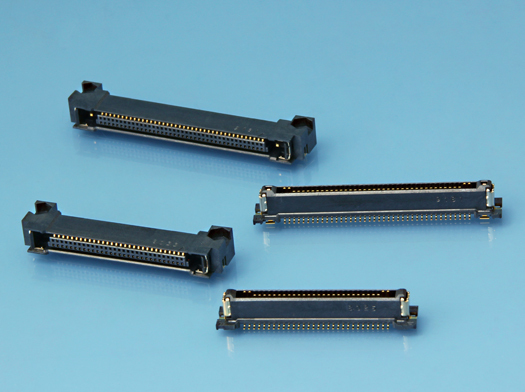

1mm间距2件式连接器/可移动设备用连接器

DJ系列是作为下一代可移动设备用连接器而开发的1.0mm间距2片式连接器。
关注细节的体贴设计,例如可移动设备有效嵌合时的导轨结构和端子防弯曲结构、采用高强度固定件、防反插结构等。

支持带电插拔,可在电源ON状态下进行HDD、CD-ROM、电池等插拔操作,可进行设备间的接地连接。
此外,作为电池组供电用途,拥有左右独立设置有效电源极的带电源极类型,是最适合可移动设备的产品。

用途

产品特点

・带电源极类型最大可供电5A。

・信号极支持2段时差接触。

・通过插头、插孔的安装件导通,可在设备间进行接地连接。

・在结构设计中选择standoff高度,可调节嵌合位置。

・嵌合导轨实现X、Y-1.5mm。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
TPR校正板材质 46尼龙 UL94V-0材
端子材质 铜合金
端子表面 底面镀镍、表面镀金
电源端子材质 铜合金
电源端子表面 底面镀镍、表面镀金
安装/固定件材质 锡合金
安装/固定件表面 底面镀镍、表面镀金
FG件材质 锡合金
FG件表面 镀镍表面
电气特性
额定电流 每个端子0.5A(电源部5A)
接触电阻 40mΩ以下(电源部15mΩ以下)
耐电压 AC250V、1分钟
绝缘电阻 DC250V、1000MΩ以上
使用温度范围 -55℃~+85℃

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:48个产品
产品名称 产品概要
DJ03-040S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 带电源极类, 40极
DJ03-050S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 带电源极类, 50极
DJ03-060S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 带电源极类, 60极
DJ03-080S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 带电源极类, 80极
DJ04-040S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 没有电源极类, 40极
DJ04-050S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 没有电源极类, 50极
DJ04-060S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 没有电源极类, 60极
DJ04-080S-F 1mm间距, 可移动设连接器, 插座, SMT直型, 没有电源极类, 80极
DJ33-040FL-T-F 1mm间距, 可移动设连接器, 插头(Standoff height:1mm), SMT柔性的直角, 带电源极类, 40极
DJ33-040FL-V-F 1mm间距, 可移动设连接器, 插头(Standoff height:2mm), SMT柔性的直角, 带电源极类, 40极
