8602E系列

  • 0.635mm间距连接器
  • top_rosh.gif

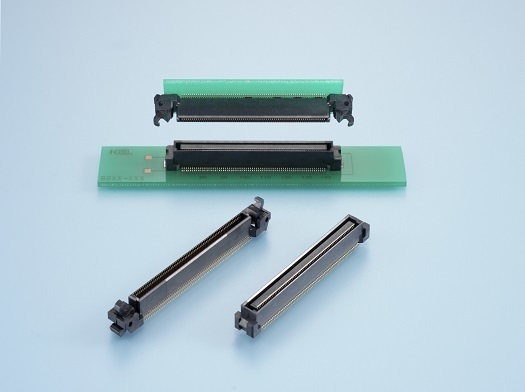

0.635mm间距2件式连接器 弹簧卡扣式

“8602E系列”0.635mm间距(四分间距)基板对基板用2片式连接器的带嵌合锁定机构式。作为该系列的同族产品,有0.635mm间距基板对基板用连接器“8600系列”、基板对电缆用连接器“8622E系列”。
“8602E系列”采用与“8600系列”和“8622E系列”相同的概念,外表虽小但结构牢固,嵌合间隙松动小。

本产品的一大特点是采用我公司独创的锁定机构(Eject Lock)。
插入时伴有点击感,锁定机构自动变为CLOSE状态,实现可靠的基板连接。
采用锁定机构,因此不需要基板固定螺钉,有望用于内存模块等小基板的连接等需求。

极数有60、140、160极,多极产品也是特点之一,可根据这些特点,满足游乐设备、工业设备、办公设备等广泛的市场需求。

“8602E系列”的对接连接器使用“8630E系列”,与“8622E系列”的对接连接器通用。
“8630E系列”还可与“8600系列”的插孔端嵌合。
“8630E系列”可与3种不同类型的连接器嵌合,基板布置更加自由。

用途

产品特点

・带嵌合锁定机构的基板对基板用连接器。

・确保有效嵌合长度1.4mm的高信赖性设计。

・采用我公司独创的Eject Lock方式,可单手拆装,提高作业效率。

・有60、140、160极。

・带有引导式防误插结机构。

・共面性0.1mm的精密设计。

・可选择有无拨片护罩。

・嵌合时堆叠高度8mm。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
端子材质 铜合金
端子表面 底面镀镍、表面镀金
锁定材质 LCP(含玻璃纤维)UL94V-0材,黑色
拾取护罩材质 改性聚酰胺6T(含玻璃纤维)UL94V-0材
[8602E]米色、 [8630E]白
电气特性
额定电流 每个端子0.5A
接触电阻 50mΩ以下
耐电压 AC200V、1分钟
绝缘电阻 DC250V、100MΩ以上
使用温度范围 -40℃~+85℃

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:8个产品
产品名称 产品概要
8602E-060S 0.635mm间距, 2件连接器, 插头, Eject Lock Type, SMT直列, 无拾取护罩产品, 60极, 四分之一间距
8602E-060S-P 0.635mm间距, 2件连接器, 插头, Eject Lock Type, SMT直列, 带有拾取护罩产品, 60极, 四分之一间距
8602E-140S 0.635mm间距, 2件连接器, 插头, Eject Lock Type, SMT直列, 无拾取护罩产品, 140极, 四分之一间距
8602E-140S-P 0.635mm间距, 2件连接器, 插头, Eject Lock Type, SMT直列, 带有拾取护罩产品, 140极, 四分之一间距
8602E-160S 0.635mm间距, 2件连接器, 插头, Eject Lock Type, SMT直列, 无拾取护罩产品, 160极, 四分之一间距
8602E-160S-P 0.635mm间距, 2件连接器, 插头, Eject Lock Type, SMT直列, 带有拾取护罩产品, 160极, 四分之一间距
8630E-060S 0.635mm间距, 2件连接器, 插头, SMT直列, 60极, 四分之一间
8630E-060S-P 0.635mm间距, 2件连接器, 插头, SMT直列, 带拾音器盖, 60极, 四分之一间
