8600系列

  • 0.635mm间距连接器
  • top_rosh.gif

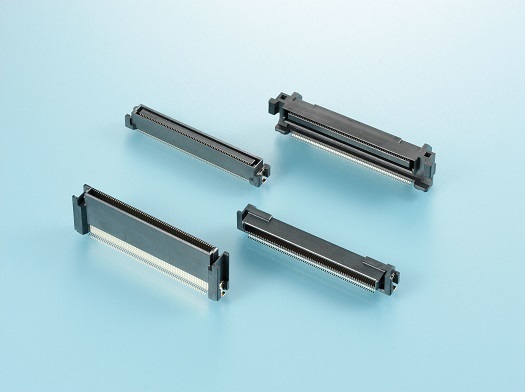

0.635mm间距2件式连接器

作为下一代工业用连接器,开发出0.635mm间距(四分间距)基板对基板用2片式连接器“8600系列”。
本系列主要为工业设备而开发,具有“小型”、“多极”、“高信赖”的特点,是有助于实现设备小型化与高性能化的最佳产品。

工业用连接器要求具备高品位设计及嵌合时无间隙松动。
保证插拔次数500次,确保有效嵌合长度2mm,实现高接触信赖性。
此外,在嵌合时有清晰的嵌合声,且具有高耐撬力结构。
连接器采用铸模形状,具有防误插(反插)结构。
为了让产品便于使用而进行了各种改进,例如确保自动贴装用吸附空间(插头端连接器带有拾取护罩)等等。
支持垂直、叠层和水平连接,可适合基板对基板的各种连接布置。
同族产品还有0.635mm间距的扁平电缆2片组合型8622E系列,可进行基板对基板用连接器的组合。
本产品作为下一代连接方式,可满足工业设备的广泛需求。

用途

产品特点

・支持多极的基板对基板用小型连接器。

・确保有效嵌合长度2mm,实现高可靠性的稳定接触。

・可进行叠层、水平、垂直式三维贴装。

・带有引导式防误插机构。

・接触信赖性高的箱式插头。

・采用3边铸模保护,防止触点变形。

・可承受工业用设备使用的牢固结构。

・共面性0.1mm的精密设计。

・支持自动贴装。尾部形状为SMT式。

・如果您希望使用插孔端“FS式”的无拾取护罩产品,请向我公司销售人员垂询。

【使用注意事项】与其他连接器同样,斜向插拔可能导致损坏,敬请注意。

产品规格

材料/表面处理
绝缘体材质 LCP(含玻璃纤维)UL94V-0材,黑色
触点材质 铜合金
触点表面 底面镀镍、表面镀金
固定件材质 铜合金
固定件表面 表面镀金
电气特性
【使用注意事项】 与其他连接器同样,斜向插拔可能导致损坏,敬请注意。
额定电流 每个端子0.5A
耐电压 AC200V、1分钟
绝缘电阻 DC250V、100MΩ以上
使用温度范围 -40℃~+85℃

文件下载

产品目录
嵌合表
产品表

产品一览・技术资料


产品一览:32个产品
产品名称 产品概要
8601-052L 0.635mm间距, 2件连接器, 插座, SMT直角, 带定位销, 带固定支架, 50极, 四分之一间距
8601-060FL 0.635mm间距, 2件连接器, 插座, SMT直角, 60极, 四分之一间距
8601-060FS-A-P 0.635mm间距, 2件连接器, 插座, SMT柔性的直列, 带定位销, 带固定支架, 带有拾取护罩产品, 60极, 四分之一间距
8601-060FS-I 0.635mm间距, 2件连接器, 插座, SMT柔性的直列, 带定位销, 带固定支架, 无拾取护罩产品, 60极, 四分之一间距
8601-060FS-I-P 0.635mm间距, 2件连接器, 插座, SMT柔性的直列, 带定位销, 带固定支架, 带有拾取护罩产品, 60极, 四分之一间距
8601-120FL 0.635mm间距, 2件连接器, 插座, SMT直角, 120极, 四分之一间距
8601-120FS-A-P 0.635mm间距, 2件连接器, 插座, SMT柔性的直列, 带定位销, 带固定支架, 带有拾取护罩产品, 120极, 四分之一间距
8601-120FS-I-P 0.635mm间距, 2件连接器, 插座, SMT柔性的直列, 带定位销, 带固定支架, 带有拾取护罩产品, 120极, 四分之一间距
8601-120L 0.635mm间距, 2件连接器, 插座, SMT直角, 带定位销, 带固定支架, 120极, 四分之一间距
8601-140FL 0.635mm间距, 2件连接器, 插座, SMT直角, 140极, 四分之一间距
