1258N系列

  • 卡缘连接器
  • top_rosh.gif

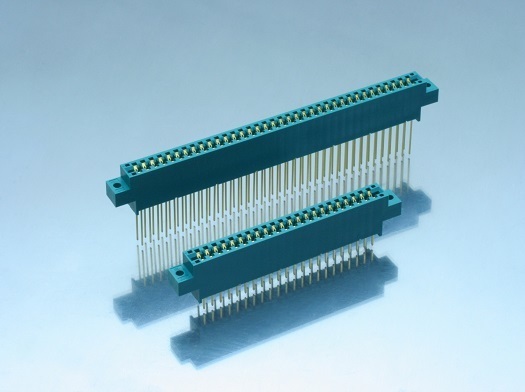

3.96mm间距卡缘连接器

3.96mm间距的卡缘连接器。
主要用于工业用设备。
可使用本公司RUGGED系列。

用途

产品特点

・端子有浸锡式和绕线式2种。

・极数有40~88极共6种选择。

・有定位柱。

产品规格

材料/表面处理
绝缘体材质 PBT(含玻璃纤维)UL94V-0材,绿
端子材质 铜合金
端子表面 底面镀镍、表面镀金
适合印制电路基板 1.6mm厚
电气特性
额定电流 每个端子3A
接触电阻 10mΩ以下
耐电压 AC1600V、1分钟
绝缘电阻 DC500V、5000MΩ以上
插入力 1对最大4.9N
拔除力 1对最小0.274N
使用温度范围 -55℃~+85℃

文件下载

产品目录
产品表

产品一览・技术资料


产品一览:12个产品
产品名称 产品概要
1258N-088-032 卡边缘连接器, 3.96mm间距, 焊料DIP, 88极
1258N-088-132 卡边缘连接器, 3.96mm间距, 绕线, 88极
产品一览:12个产品
