医療・ヘルスケア関連

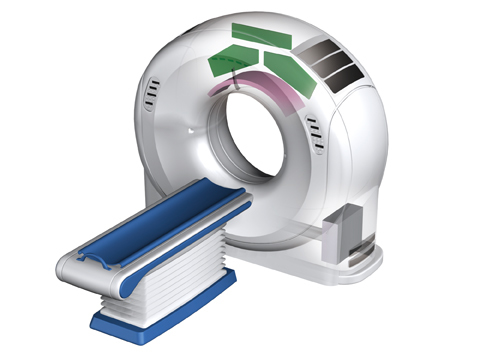

CT

最先端かつ安心・安全が求められる医療機器の多くにケルの高品質コネクタ・ラックは使用され、新たな価値を創造しています。

基板対基板用コネクタ
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

DT-E-FSシリーズ
pdf - - 高速伝送対応 0.5mmピッチ フローティングコネクタ/電源端子付き ハイスタックタイプ(レセプタクル10mm底上げタイプ) 0.5mm 30, 40, 60, 80, 100, 120

DUSシリーズ
pdf - - 0.4mmピッチフローティングコネクタ 0.4mm 40, 140, 200

DUシリーズ
pdf pdf pdf 0.4mmピッチ フローティングコネクタ 0.4mm 80, 110, 120, 200

DT-FSシリーズ
pdf pdf pdf 高速伝送対応 0.5mmピッチ フローティングコネクタ/ハイスタックタイプ(レセプタクル10mm底上げ品) 0.5mm 30, 40, 60, 80, 100, 120, 140, 240

DTシリーズ
pdf pdf pdf 高速伝送対応 0.5mmピッチ フローティングコネクタ 0.5mm 30, 40, 60, 80, 100, 140, 240

DY03/04シリーズ
pdf pdf pdf 0.5mmピッチ フローティングコネクタ / 高耐熱タイプ 0.5mm 50, 60, 80, 100, 120, 140

DYシリーズ
pdf pdf pdf 0.5mmピッチ フローティングコネクタ 0.5mm 30, 40, 50, 60, 80, 100, 120, 140

87シリーズ
pdf pdf pdf 1mmピッチコネクタ 1mm 30, 50, 80, 100, 120

8900MSシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 低背タイプ、SMT対応品 1.27mm 20, 30, 40, 50, 60, 80, 100, 120

8900シリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 低背タイプ 1.27mm 20, 30, 40, 50, 60, 80, 100, 120

8903N-FSシリーズ
pdf pdf pdf 1.27mmピッチ2ピースコネクタ/フレキシブルスタックタイプ 1.27mm 40, 50, 60, 68, 80, 100

8800シリーズ
pdf pdf pdf 1.27mmピッチコネクタ 1.27mm 20, 26, 30, 32, 34, 40, 50, 52, 60, 68, 80, 100

8832E-FSシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / フレキシブルストレートタイプ 1.27mm 20, 30, 40, 50, 60, 80, 100

8806/8807シリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 多極タイプ 1.27mm 120, 140, 160, 180, 200

8300/8400シリーズ
pdf pdf pdf 2.54mmピッチコネクタ / DIN規格準拠品 2.54mm 32, 44, 48, 50, 64, 90, 96, 100

4630シリーズ
pdf - pdf 2.54mmピッチカードエッジコネクタ 2.54mm 44, 48, 56, 60, 72, 88, 100

4640シリーズ
pdf - pdf 2.54mmピッチカードエッジコネクタ 2.54mm 44, 48, 56, 60, 62, 72, 86, 88, 100

936シリーズ
pdf - pdf 2.54mmピッチカードエッジコネクタ 2.54mm 100, 120

937シリーズ
pdf - pdf 2.54mmピッチカードエッジコネクタ 2.54mm 62, 98

4810シリーズ
pdf - pdf 3.18(3.175)mmピッチカードエッジコネクタ 3.175mm 40, 60, 80, 100

4820シリーズ
pdf - pdf 3.18(3.175)mmピッチカードエッジコネクタ 3.175mm 40, 60, 80, 100

1258Nシリーズ
pdf - pdf 3.96mmピッチカードエッジコネクタ 3.96mm 44, 56, 60, 72, 86, 88

1168シリーズ
pdf - pdf 3.97mmピッチカードエッジコネクタ 3.97mm 20, 28, 30, 36, 44, 56

1156シリーズ
pdf - pdf 4mmピッチカードエッジコネクタ 4mm 20, 28, 36, 44, 56, 72, 88

1150Nシリーズ
pdf - pdf 4mmピッチカードエッジコネクタ 4mm 20, 28, 36, 44, 56

3205/3305シリーズ
pdf - pdf 4mmピッチカードエッジコネクタ 4mm 10, 14, 18, 22

3250シリーズ
pdf - pdf 4mmピッチカードエッジコネクタ 4mm 10, 14, 18, 22
基板対ケーブル用コネクタ
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

ASLSシリーズ
pdf - - 0.4mmピッチ 極細同軸ケーブル用コネクタ/スタック接続タイプ 0.4mm 30

USLシリーズ
pdf pdf pdf 0.4mmピッチ 極細同軸ケーブル用コネクタ / 水平接続タイプ 0.4mm 20, 30, 40

USLSシリーズ
pdf pdf pdf 0.4mmピッチ 極細同軸ケーブル用コネクタ/スタック接続タイプ 0.4mm 20, 30, 40

USLS21シリーズ
pdf pdf pdf 0.4mmピッチ 極細同軸ケーブル用コネクタ(半田付接続)/スタック接続タイプ 0.4mm 34

SSLシリーズ
pdf pdf pdf 0.5mmピッチ 極細同軸ケーブル用コネクタ/ 水平及び垂直接続タイプ 0.5mm 10, 20, 30, 40

TSLシリーズ
pdf pdf pdf 0.55mmピッチ 高性能同軸ハーネス / 水平及び垂直接続タイプ 0.55mm 31

8929Eシリーズ
pdf pdf pdf 1.27mmピッチ ディスクリートケーブル用コネクタ/圧着タイプ 1.27mm 30, 40, 50, 60, 68

8925Eシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 0.635mmピッチフラットケーブル対応 / 低背タイプ 1.27mm 20, 30, 40, 50, 60, 68, 80, 100

8825Eシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 0.635mmピッチフラットケーブル対応 1.27mm 20, 26, 30, 32, 34, 36, 40, 50, 52, 60, 68, 80, 100

8822E/8822シリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 1.27mmピッチフラットケーブル対応 1.27mm 20, 26, 30, 32, 34, 36, 40, 50, 52, 60, 68, 80, 100

8840/8850/8855シリーズ
pdf pdf pdf 1.27mmピッチ インターフェース用コネクタ 1.27mm 20,28,34,50,60,68,80,100
バスラック
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

CPCIRシリーズ
pdf pdf pdf CompactPCI システムラック

EZCRシリーズ
pdf pdf pdf CompactPCIバスラック

VCRシリーズ
pdf pdf pdf VMEバスラック

ECRシリーズ
pdf pdf pdf IEC60297-3規格準拠ラック

RKシリーズ
pdf pdf pdf EIAシリーズ

RUGGEDシリーズ
pdf pdf pdf JIS規格準拠ラック
バックプレーン
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

CPCI R3.0 IIシリーズ
pdf pdf pdf PICMG2.0R3.0対応3Uバックプレーン(4S/6S/8S)

CPCI R3.0シリーズ(3S)
pdf pdf pdf PICMG2.0R3.0対応3Uバックプレーン(3S)

CPCI R3.0シリーズ(5S)
pdf pdf pdf PICMG2.0R3.0対応3Uバックプレーン(5S)

CPCI R3.0 IIVAシリーズ
pdf pdf pdf PICMG2.0R3.0対応3UバックプレーンVAタイプ(2S)

CPCI R3.0VAシリーズ(8S)
pdf pdf pdf PICMG2.0R3.0対応バックプレーン VAタイプ(8S)

CPCI R3.0VAシリーズ(3S/4S/5S/6S)
pdf pdf pdf PICMG2.0R3.0対応3UバックプレーンVAタイプ(3S/4S/5S/6S)

CPCI Bシリーズ
pdf pdf pdf PICMG2.0R3.0対応バックプレーン ブリッジボード付き

CPCI Pシリーズ(電源スロット付B/P)
pdf pdf pdf PICMG2.0R3.0対応バックプレーン 電源スロット付

CPCI PSBシリーズ
pdf pdf pdf PICMG2.16R1.0対応パケット・スイッチングバックプレーン

CPCI SFBシリーズ
pdf pdf pdf PICMG2.17R1.0対応スター・ファブリック バックプレーン

CPCI Pシリーズ(3U横2S)
pdf pdf pdf PICMG2.11R1.0対応スロットイン電源用バックプレーン(3U横2スロット)

CPCI Pシリーズ(モジュールタイプ)
pdf pdf pdf PICMG2.11R1.0対応スロットイン電源用バックプレーン モジュールタイプ

CPCI Pシリーズ(6U縦2S)
pdf pdf pdf PICMG2.11R1.0対応スロットイン電源用バックプレーン(6U縦2スロット)

CPCI R2.1シリーズ
pdf pdf pdf PICMG2.0R2.1対応3Uバックプレーン

CPCI Tシリーズ
pdf pdf pdf PICMG2.0R2.1対応ターミネーションボード搭載用バックプレーン

CPCI RAシリーズ
pdf pdf pdf PICMG2.0R2.1対応ATX電源用コネクタ実装バックプレーン

CPCI Dシリーズ
pdf pdf pdf PICMG2.7対応デュアル仕様6Uバックプレーン

CPCI Hシリーズ
pdf pdf pdf PICMG2.1R1.0対応ホットスワップ用バックプレーン

CPCI Cシリーズ
pdf pdf pdf PICMG2.5R1.0対応コンピュータ・テレフォニー用バックプレーン

CPCI I/Oシリーズ
pdf pdf pdf リアI/O用アダプタ

CPCI TBシリーズ
pdf pdf pdf ターミネーション・ボード

CPCI B/BII-32シリーズ
pdf pdf pdf CPCIブリッジボード・パレットタイプ(32bit専用)

VME J1シリーズ
pdf - - VMEバス対応バックプレーンJ1タイプ

VME J2シリーズ
pdf - - VMEバス対応バックプレーンJ2タイプ

VME I/Oシリーズ
pdf - - VMEバス対応バックプレーン I/Oタイプ

PCIシリーズ
pdf pdf pdf PCIバス対応バックプレーン

ISAシリーズ
pdf pdf pdf ISAバス対応バックプレーン

PISシリーズ
pdf pdf pdf PICMG PCI/ISA対応バックプレーン
オプションユニット
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

CPCI PS-03シリーズ
pdf pdf pdf CompactPCIバス用マウント型300W/145W電源

VCR FANシリーズ
pdf pdf pdf ファンユニット

CPCI E/Xシリーズ
pdf pdf pdf CompactPCIバス用エクステンションボード

VCR E/Xシリーズ
pdf pdf pdf VMEバス用エクステンションボード
