アミューズメント関連

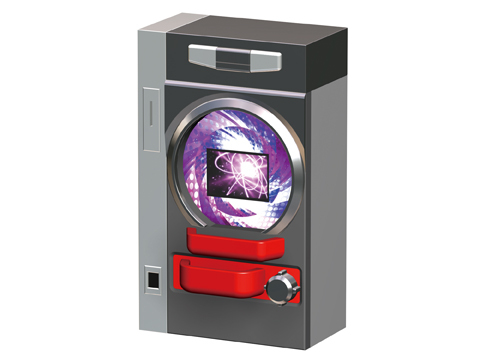

パチンコ

ICコネクタをはじめとして、遊技機器に最適な基板対基板用コネクタ、基板対ケーブル用コネクタ等を提供しています。

基板対ケーブル用コネクタ
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

FJCシリーズ
pdf - - 0.75mmピッチ 圧着ケーブル用コネクタ  0.75mm 30
基板対基板用コネクタ
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

DT-E-FSシリーズ
pdf - - 高速伝送対応 0.5mmピッチ フローティングコネクタ/電源端子付き ハイスタックタイプ(レセプタクル10mm底上げタイプ) 0.5mm 30, 40, 60, 80, 100, 120

DT-FSシリーズ
pdf pdf pdf 高速伝送対応 0.5mmピッチ フローティングコネクタ/ハイスタックタイプ(レセプタクル10mm底上げ品) 0.5mm 30, 40, 60, 80, 100, 120, 140, 240

DTシリーズ
pdf pdf pdf 高速伝送対応 0.5mmピッチ フローティングコネクタ 0.5mm 30, 40, 60, 80, 100, 140, 240

DY03/04シリーズ
pdf pdf pdf 0.5mmピッチ フローティングコネクタ / 高耐熱タイプ 0.5mm 50, 60, 80, 100, 120, 140

DYシリーズ
pdf pdf pdf 0.5mmピッチ フローティングコネクタ 0.5mm 30, 40, 50, 60, 80, 100, 120, 140

8600シリーズ
pdf pdf pdf 0.635mmピッチコネクタ 0.635mm 52, 60, 120, 140, 160, 200

8602Eシリーズ
pdf pdf pdf 0.635mmピッチコネクタ / エジェクトロックタイプ 0.635mm 60, 140, 160

87シリーズ
pdf pdf pdf 1mmピッチコネクタ 1mm 30, 50, 80, 100, 120

8900MSシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 低背タイプ、SMT対応品 1.27mm 20, 30, 40, 50, 60, 80, 100, 120

8900シリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 低背タイプ 1.27mm 20, 30, 40, 50, 60, 80, 100, 120

8903N-FSシリーズ
pdf pdf pdf 1.27mmピッチ2ピースコネクタ/フレキシブルスタックタイプ 1.27mm 40, 50, 60, 68, 80, 100

8800シリーズ
pdf pdf pdf 1.27mmピッチコネクタ 1.27mm 20, 26, 30, 32, 34, 40, 50, 52, 60, 68, 80, 100

8832E-FSシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / フレキシブルストレートタイプ 1.27mm 20, 30, 40, 50, 60, 80, 100

8806/8807シリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 多極タイプ 1.27mm 120, 140, 160, 180, 200

8300/8400シリーズ
pdf pdf pdf 2.54mmピッチコネクタ / DIN規格準拠品 2.54mm 32, 44, 48, 50, 64, 90, 96, 100
基板対ケーブル用コネクタ
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

FASシリーズ
pdf - - 1.5mmピッチドロワーコネクタ 1.5mm 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 38, 40

FAシリーズ
pdf pdf pdf 2.5mmピッチドロワーコネクタ 2.5mm 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 38, 40

FBCシリーズ
pdf pdf pdf 2mmピッチディスクリートケーブル用コネクタ / 圧着タイプ 2mm 26, 36, 40

8929Eシリーズ
pdf pdf pdf 1.27mmピッチ ディスクリートケーブル用コネクタ/圧着タイプ 1.27mm 30, 40, 50, 60, 68

8622Eシリーズ
pdf pdf pdf 0.635mmピッチコネクタ / 0.635mmピッチフラットケーブル対応品 0.635mm 40, 80, 100, 120

8925Eシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 0.635mmピッチフラットケーブル対応 / 低背タイプ 1.27mm 20, 30, 40, 50, 60, 68, 80, 100

8825Eシリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 0.635mmピッチフラットケーブル対応 1.27mm 20, 26, 30, 32, 34, 36, 40, 50, 52, 60, 68, 80, 100

8822E/8822シリーズ
pdf pdf pdf 1.27mmピッチコネクタ / 1.27mmピッチフラットケーブル対応 1.27mm 20, 26, 30, 32, 34, 36, 40, 50, 52, 60, 68, 80, 100
基板上・電源用コネクタ
シリーズ名 製品
カタログ
嵌合
一覧表
製品
一覧表
製品カテゴリー ピッチ 極数

SIC01シリーズ
pdf - pdf 1.778mm ピッチ / シュリンクICコネクタ 1.778mm 28, 40, 42, 56, 64

ICC05シリーズ
pdf - pdf 2.54mmピッチ / デュアルインラインコネクタ 2.54mm 8, 14, 16, 18, 20, 22, 24, 28, 32, 40, 42

LGC03シリーズ
pdf - pdf FLGA(Fine pitch Land Grid Array)対応コネクタ/54ピン 0.8mm 54
