新一代小型防水连接器

5.0mm间距 防水连接器 FW SERIES


<特点>

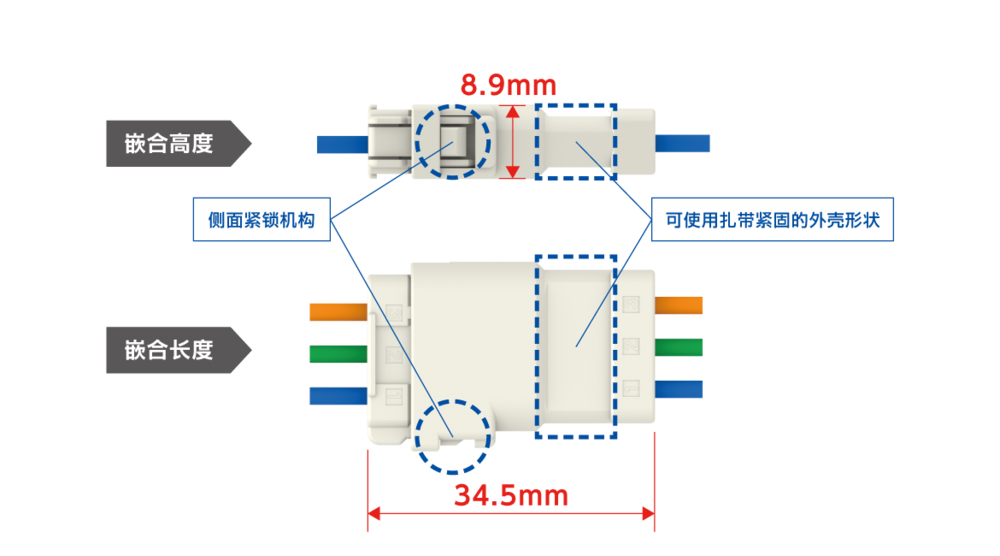

1. 行业最小尺寸5.0mm

 〇5.0mm间距防水连接器实现行业类最小高度(8.9mm)和长度(34.5mm)
 〇设计了侧面锁结构,实现了低背

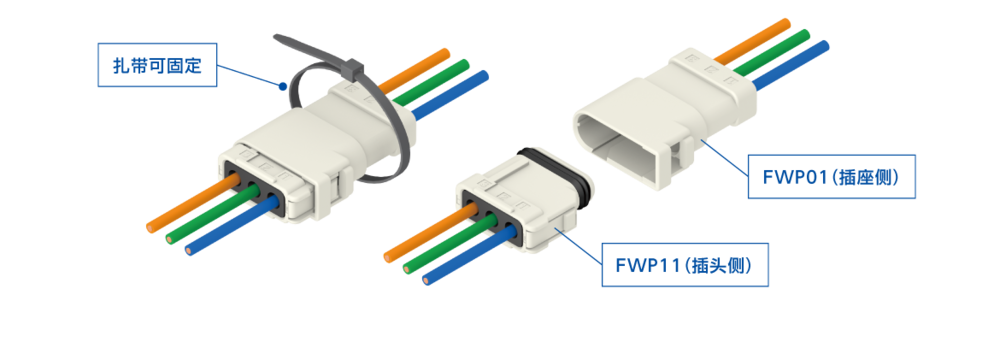

 〇可使用扎带紧固的外壳形状

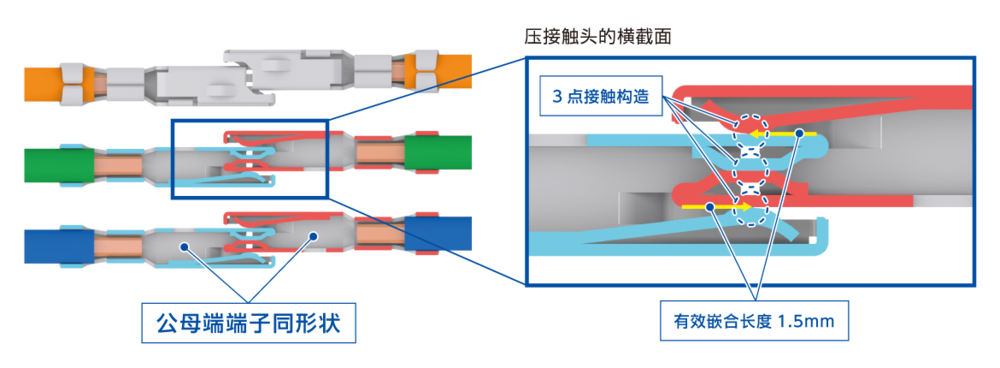

2. 高可靠性设计3点式接触结构。KEL自主性设计,插头和插座的端子是一样的。(申请专利)

 〇压接端子采用插头侧和插座侧相同形状,通过独立弹簧3点式接触实现稳定接触。
 〇嵌合长度为1.5mm的高可靠性设计。





3. 便于装配的连接器结构。

 〇插座侧和插头侧的端子是相同的,加工治具可以共同使用。
 〇密封圈提前安装于连接器上。

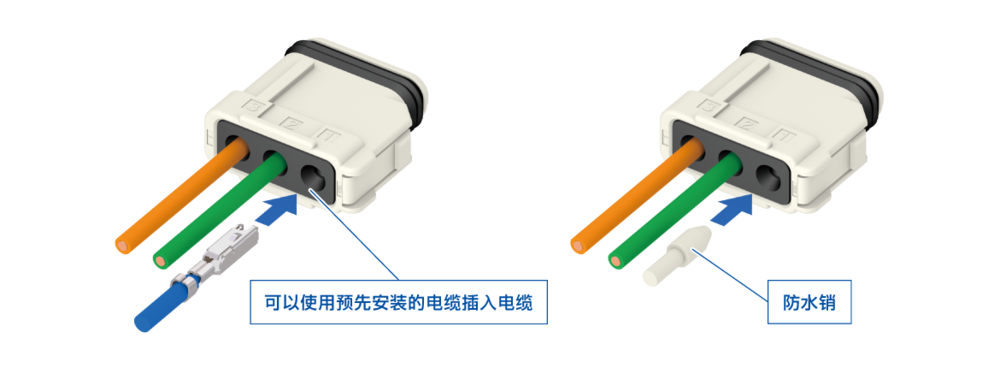

 〇使用专业的防水销,可在同一连接器内配置不同的端子数量

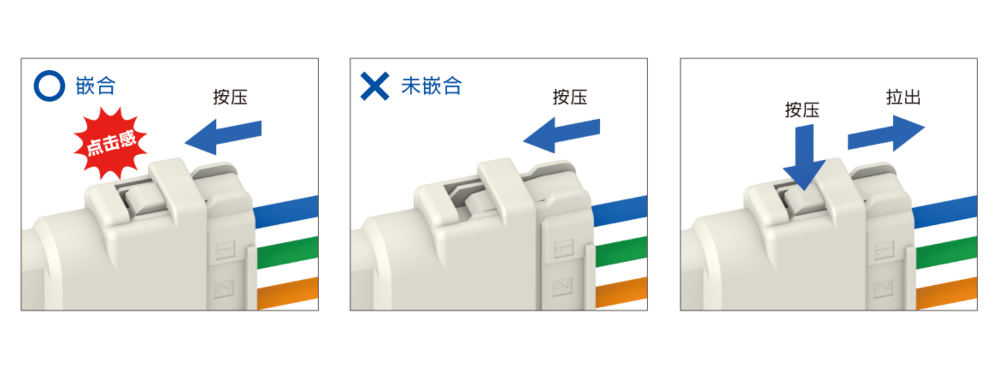

4. 插拔感特别清晰且锁扣十分坚固的构造。

 〇锁扣锁的时候会有很清晰的声响,使用了非常坚固的锁扣形状。

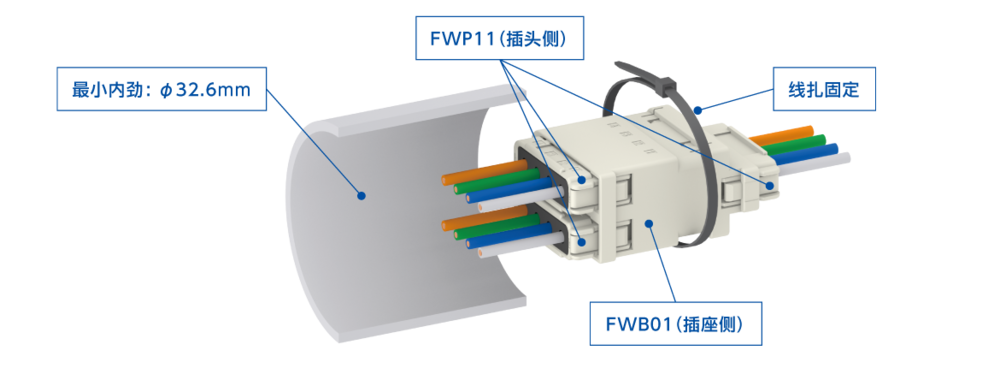

5. FW SEIRES B TYPE 分歧型可以减少配线数量

 〇FWP11(插销端连接器)可以通过与FWB01(插座端连接器)进行嵌合来减少配线数量
