CPCI R3.0 IIVAシリーズ

  • CompactPCIバス対応BP
  • top_rosh.gif

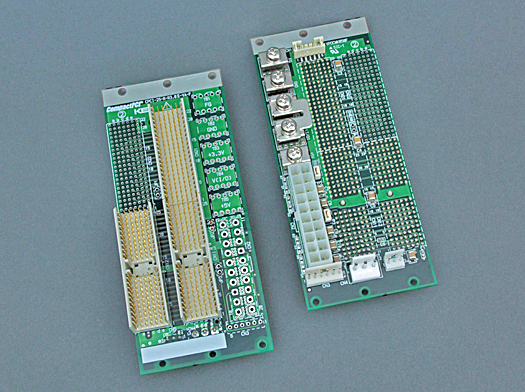

PICMG2.0R3.0対応3UバックプレーンVAタイプ(2S)

PICMG2.0R3.0対応のバックプレーンです。
3Uタイプで、システムスロット位置は右側です。
スロット数は2スロットを用意しています。
電源供給は当社独自のネジ端子を搭載しています。(ATX電源コネクタからも可能です。※オプション)

アプリケーション

特長

・関連規格:PICMG2.0R3.0

・3Uサイズ

・32bit/64bit。33MHz/66MHz。ホットスワップ対応。

・33MHz/66MHzはショートソケットにより切替可能。

・V(I/O)はショートバーにより切替可能。

・PRST#信号はバス配線をしておりペリフェラルボードからのリセットが可能。

・FG-GND接続が可能。(オプション)

電源供給表示LEDの実装が可能。(オプション)

・ATX電源コネクタからの電源供給が可能。(オプション)

仕様

性能
電源供給方法 ・電源端子(ケル製)FT-10-4(M4ネジ)
 コネクタ(日本圧着端子製造)B3P-VH
[電源端子による供給容量]
 +3.3V:20A max. +5V:20A max. +12V:5A max. -12V:5A max.
 *「FT-10-4」は20A max.でご使用ください。
出荷時設定 32bit、66MHz、V(I/O)は+3.3V接続。
※コーディングキーは付いておりません
※64bit品のカスタム対応も可能です。
 ご検討されます場合は、当社担当営業までご確認をお願い致します。

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:1件の製品があります。
品名 概要
CPCI-2S-R-R3.0II-VA-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、2スロット、システムスロット右側、32bit/64bit、33MHz/66MHz
