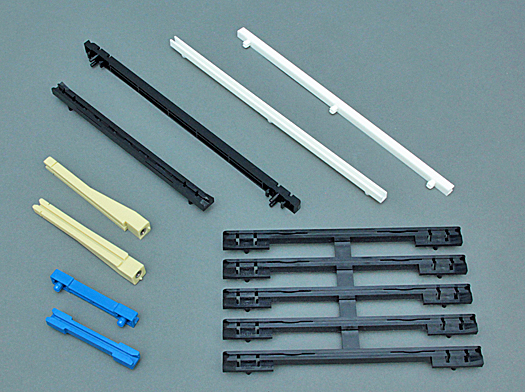

ガイドレール

ドータボードを挿入するときのガイドの役目を果たす部品です。
長さや形状など様々であり、当社ガイドレールは電子機器のシステムラックにおいて多くの実績があります。
当社のRUGGEDシリーズ、RKシリーズ、ECRシリーズに適合するガイドレールなど多くのパターンを用意しており、全てRoHSに対応しています。
※特注品を希望される場合は、当社担当セールスまでご相談ください。

特長

・当社RUGGEDシリーズ、RKシリーズ、ECRシリーズに適合するガイドレールなど多くのパターンを用意しています。

仕様

材質・表面処理
[50-10□□] ・ガイドレール材質:ポリカーボネイト(UL94V-0材)、色:グレー
・フック材質:ナイロン(UL94V-0材)、色:黒
・適合プリント板:1.6mm厚
・取付シャーシ板:1.6mm厚
・取付シャーシ板穴径:Φ3.6mm
・使用温度範囲:-40℃~+120℃
適合ラック:RUGGEDシリーズ
[50-60□□] ・材質:PC/ABSポリマーアロイ(UL94V-0材)、色:ブルー
・適合プリント板:1.6mm厚
・取付シャーシ板:1.6mm厚
・取付シャーシ板穴径:Φ4.3mm~Φ4.4mm
・使用温度範囲:-40℃~+80℃
適合ラック:RKシリーズ(50-6010、50-6030のみ使用可能)
[50-2032-□□] ・材質:66ナイロン(UL94V-0材)、色:ナチュラル
・適合プリント板:2.4mm~2.6mm厚(50-2032)
         2.8mm~3.0mm厚(50-2032-W3)
・取付シャーシ板:1.6mm~2.0mm厚
・使用温度範囲:-40℃~+85℃
[50-40□□] 材質:ナイロンガラス繊維入り(UL94HB材)、色:自然色(乳白色)
・適合プリント板:1.6mm厚
・使用温度範囲:-40℃~+120℃
[50-7010R、50-7010L] ・材質:ポリカーボネイト(UL94V-2材)、色:ブルー
・適合プリント板:1.6mm厚
・使用温度範囲:-30℃~+85℃
適合エクステンションボード:VCR01-E/Xシリーズ
[50-80□□] 材質:PPE(UL94V-0材)、色:黒
・適合プリント板:1.6mm厚
・使用温度範囲:-55℃~+85℃
適合ラック:VCRシリーズ、ECRシリーズ
[50-8030] 材質:PPE(UL94V-0材)、色:黒
・適合プリント板:1.6mm厚
・使用温度範囲:-55℃~+85℃
適合ラック:VCRシリーズ、ECRシリーズ
[50-8410、50-8510] 材質:PPE(UL94V-0材)、色:黒
・適合プリント板:1.6mm厚
・使用温度範囲:-55℃~+85℃
・4連タイプ(50-8410)/5連タイプ(50-8510)
適合ラック:VCRシリーズ、ECRシリーズ

資料ダウンロード

製品カタログ
製品一覧表

製品一覧・技術資料


製品一覧:22件の製品があります。
品名 製品図 仕様書 3D-CAD
(IGS)
3D-CAD
(STEP)
概要
50-1010 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ポリカーボネイト、フック材質:ナイロン、適合プリント板:1.6mm厚、使用温度範囲:-40℃~120℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-1020 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ポリカーボネイト、フック材質:ナイロン、適合プリント板:1.6mm厚、使用温度範囲:-40℃~120℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-1030 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ポリカーボネイト、フック材質:ナイロン、適合プリント板:1.6mm厚、使用温度範囲:-40℃~120℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-1040 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ポリカーボネイト、フック材質:ナイロン、適合プリント板:1.6mm厚、使用温度範囲:-40℃~120℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-1050 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ポリカーボネイト、フック材質:ナイロン、適合プリント板:1.6mm厚、使用温度範囲:-40℃~120℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-2032 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:66ナイロン、適合プリント板:2.4mm~2.6mm、使用温度範囲:-40℃~85℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-2032-W3 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:66ナイロン、適合プリント板:2.8mm~3.0mm、使用温度範囲:-40℃~85℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-4010 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ナイロンガラス繊維入り、適合プリント板:1.6mm厚、使用温度範囲:-40℃~95℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-4020 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ナイロンガラス繊維入り、適合プリント板:1.6mm厚、使用温度範囲:-40℃~95℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
50-4030 pdf2 pdf2 pdf2 pdf2 ガイドレール、ガイドレール材質:ナイロンガラス繊維入り、適合プリント板:1.6mm厚、使用温度範囲:-40℃~95℃ (各ガイドレールはサイズ等が違いますのでご注意ください)
製品一覧:22件の製品があります。
