VCR FANシリーズ
- ファンユニット

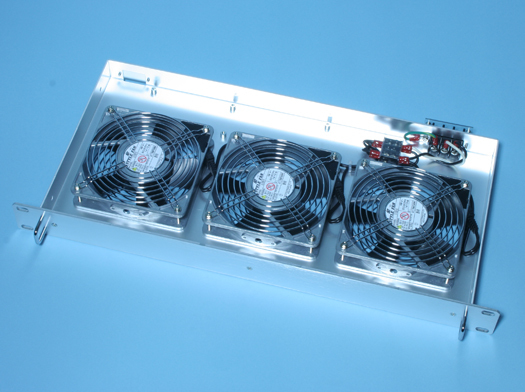

ファンユニット
IEC規格19インチラックに対応したファンユニットです。
標準タイプとセンサー付きタイプの2パターンを用意しています。
センサー付きタイプは、ACとDCの2種類を用意しています。
（RoHS対応）
アプリケーション
特長
-
・取付寸法：IEC規格19インチラック
・ロープロフィール：IEC規格1U高さ（43.6mm）
・アルミ材を使用し軽量で優れた寸法精度を保ちます。
・取手が付いていることで、筐体への取付／取り外しが容易です。
・電源供給：端子台 3P（M4ネジ）
・アラーム出力：端子台2P（M4ネジ）
仕様
-
性能 VCR-FAN-AC-F ●入力電圧・電流：AC100V/0.7A以上
●入力周波数：50/60Hz
●使用ファン単体仕様
「最大風力」1.9/2.2?/min
「最大静圧」44Pa
「音圧レベル」39/42dB（A）
※使用ファンは変更される場合があります。VCR-FAN-AC-S-F ●入力電圧・電流：AC100V/1A以上
●入力周波数：50/60Hz
●アラーム出力：接点出力/LED点灯、DC30V/1A max（拘束異常時オープン出力）
●使用ファン単体仕様
「最大風力」1.9/2.2?/min
「最大静圧」44Pa
「音圧レベル」39/42dB（A）
※使用ファン及びセンサー回路は変更される場合があります。VCR-FAN-DC-S-F ●入力電圧・電流：DC12V/2A以下
●アラーム出力：接点出力/LED点灯、DC30V/1A max（拘束異常時オープン出力）
●使用ファン単体仕様
「最大風力」2.5?/min
「最大静圧」53.9Pa
「音圧レベル」40dB（A）
※使用ファン及びセンサー回路は変更される場合があります。
資料ダウンロード
| 製品カタログ |
|
|---|---|
| 嵌合一覧表 |
|
| 製品一覧表 |
|
製品一覧・技術資料
製品一覧:3件の製品があります。
| 品名 | 製品図 | 仕様書 | 概要 |
|---|---|---|---|
| VCR FAN-AC-F |
|
|
VMEバス用ラック向けファンユニット、取付寸法：IEC規格19インチラック |
| VCR-FAN-AC-S-F |
|
|
VMEバス用ラック向けセンサー付ファンユニット、取付寸法：IEC規格19インチラック |
| VCR-FAN-DC-S-F |
|
|
VMEバス用ラック向けセンサー付ファンユニット、取付寸法：IEC規格19インチラック |
