CPCI Tシリーズ

  • CompactPCIバス対応BP
  • top_rosh.gif

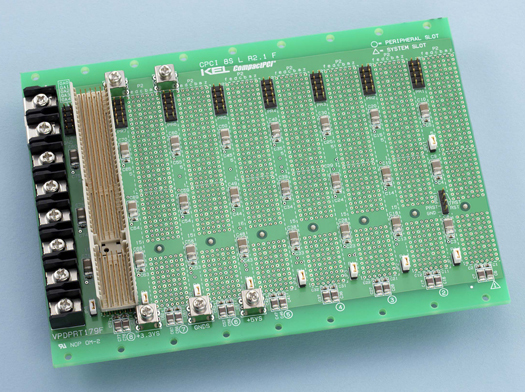

PICMG2.0R2.1対応ターミネーションボード搭載用バックプレーン

PICMG2.0R2.1規格に準拠したターミネーション実装用のバックプレーンです。
基板サイズは3Uタイプで、スロット数は、8スロットです。
システムスロットは、右側タイプと左側タイプの2種類があります。
(RoHS対応)

アプリケーション

特長

・関連規格:PICMG2.0R2.1

・CPCI-8S-□-R2.1-Fの最終スロット(8スロット目)にリアハウジングを実装した、ターミネーション・ボードを搭載することが可能なバックプレーン。
CPCI-TBシリーズと組合わせて使用。

・3Uサイズ

仕様

性能
電源供給方法 電源端子(ケル製)FT-10-4(M4ネジ)
出荷時設定 64bit、33MHz、V(I/O)は+5V接続。
[電源端子による供給容量] +3.3V:20A max.
+5V:40A max.
+12V:10A max.
-12V:10A max.
 *「FT-10-4」は20A max.でご使用ください。

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:2件の製品があります。
品名 概要
CPCI-8S-LT-R2.1-F PICMG2.0R2.1対応ターミネーション実装用バックプレーン、3Uサイズ、8スロット、システムスロット左タイプ
CPCI-8S-RT-R2.1-F PICMG2.0R2.1対応ターミネーション実装用バックプレーン、3Uサイズ、8スロット、システムスロット右タイプ
製品一覧:2件の製品があります。
