CPCI R2.1シリーズ

  • CompactPCIバス対応BP
  • top_rosh.gif

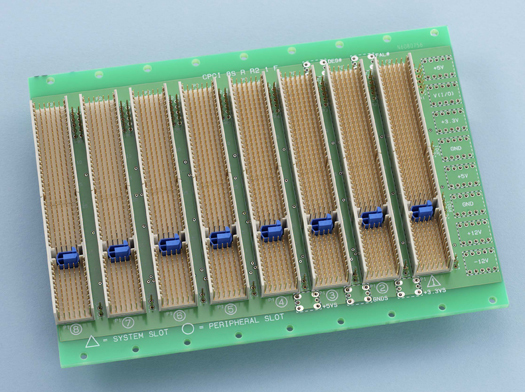

PICMG2.0R2.1対応3Uバックプレーン

PICMG2.0R2.1のバックプレーンです。
3Uタイプで、システムスロットが右側タイプと左側タイプを用意しています。
スロット数は、それぞれ4、6、8スロットを用意しています。
電源供給は当社独自のネジ端子を搭載しています。
(RoHS対応)

アプリケーション

特長

・関連規格:PICMG2.0R2.1

・3Uサイズ

・32bit/64bit。33MHz。

・V(I/O)はショートバーにより切替可能。

・クロック・ルーティング5本。

・リモートセンシング用電源端子を実装。

仕様

性能
電源供給方法 電源端子(ケル製)FT-10-4(M4ネジ)
出荷時設定 64bit、33MHz、V(I/O)は+5V接続。
[電源端子による供給容量] +3.3V:20A max.
+5V:40A max.
+12V:10A max.
-12V:10A max.
 *「FT-10-4」は20A max.でご使用ください。

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:6件の製品があります。
品名 概要
CPCI-4S-L-R2.1-F PICMG2.0R2.1対応バックプレーン、3Uサイズ、4スロット、システムスロット左タイプ
CPCI-4S-R-R2.1-F PICMG2.0R2.1対応バックプレーン、3Uサイズ、4スロット、システムスロット右タイプ
CPCI-6S-L-R2.1-F PICMG2.0R2.1対応バックプレーン、3Uサイズ、6スロット、システムスロット左タイプ
CPCI-6S-R-R2.1-F PICMG2.0R2.1対応バックプレーン、3Uサイズ、6スロット、システムスロット右タイプ
CPCI-8S-L-R2.1-F PICMG2.0R2.1対応バックプレーン、3Uサイズ、8スロット、システムスロット左タイプ
CPCI-8S-R-R2.1-F PICMG2.0R2.1対応バックプレーン、3Uサイズ、8スロット、システムスロット右タイプ
製品一覧:6件の製品があります。
