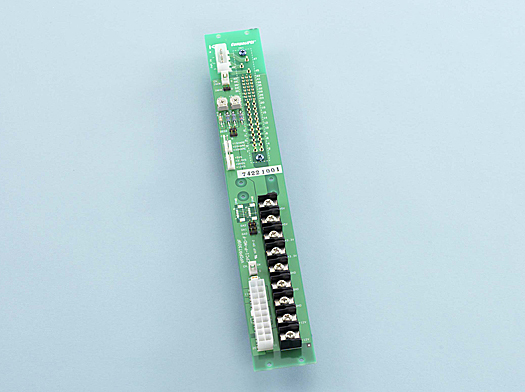

PICMG2.11R1.0対応スロットイン電源用バックプレーン モジュールタイプ

PICMG2.11R1.0、PICMG2.9R1.0規格に準拠したバックプレーンです。
スロットイン電源に対応したモジュールタイプで、ATX電源用コネクタを搭載しています。

アプリケーション

特長

・関連規格:PICMG2.11R1.0

・6Uサイズ

・本製品を2枚使用することで3U/6Uサイズのスロットイン電源2台の並列運転が可能。

・リモートセンシング用コネクタを実装。

・電源出力(+3.3V、+5V)の調整が可能。

・ATX電源コネクタからの電源出力が可能。

・ショートソケットによりGAアドレスの設定が可能。(オプション)

仕様

性能
電源入力 コネクタ(TE製)350210-1
電源出力 電源端子(ケル製)FT-10-4(M4ネジ)
[電源端子による供給容量] +3.3V:40A max.
+5V:40A max.
+12V:20A max.
-12V:3A max.
 ※「FT-10-4」は20A max.でご使用下さい。

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:1件の製品があります。
品名 製品図 概要
CPCI-P-MD-F pdf2 PICMG2.11R1.0対応スロットイン電源用バックプレーン、モジュール
