CPCI Pシリーズ(6U縦2S)

  • CompactPCIバス対応BP
  • top_rosh.gif

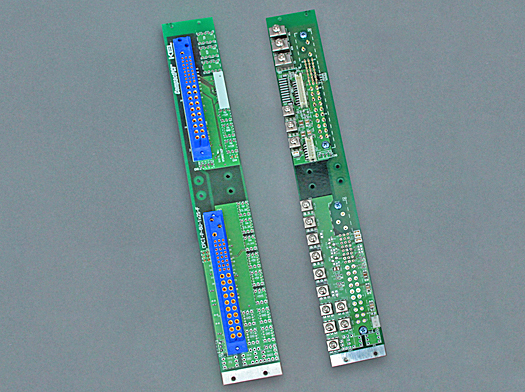

PICMG2.11R1.0対応スロットイン電源用バックプレーン(6U縦2スロット)

PICMG2.11R1.0対応のバックプレーンです。
3Uサイズのスロットイン電源を縦に2台並べて並列運転することが可能です。
電源入力/電源出力は当社独自のネジ端子を搭載しています。

アプリケーション

特長

・関連規格:PICMG2.11R1.0

・6Uサイズ

・3Uサイズのスロットイン電源を縦に2台並べて並列運転することが可能。

・リモートセンシング用電源端子を実装。(+12Vはありません)

・本製品を複数枚使用することで、スロットイン電源2台以上の並列運転が可能。

・ジャンパ抵抗によりGAアドレスの設定が可能。(オプション)

・FG-GND接続が可能。(オプション)

・電源出力(+3.3V、+5V)の調整が可能。(オプション)

・電源供給表示LEDの実装が可能。(オプション)

仕様

性能
電源入力 電源端子(ケル製)FT-10-4(M4ネジ)
電源出力 電源端子(ケル製)FT-06-3(M3ネジ)
[電源端子による供給容量] +3.3V:24A max.
+5V:24A max.
+12V:12A max.
-12V:6A max.
 *「FT-06-3」は12A max.でご使用下さい。

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:1件の製品があります。
品名 概要
CPCI-P-6U-1x2S-F PICMG2.11R1.0対応スロットイン電源用バックプレーン、6Uサイズ、縦2スロット
製品一覧:1件の製品があります。

お問い合わせ&サポート
