8622Eシリーズ

  • フラットケーブルタイプ
  • top_rosh.gif

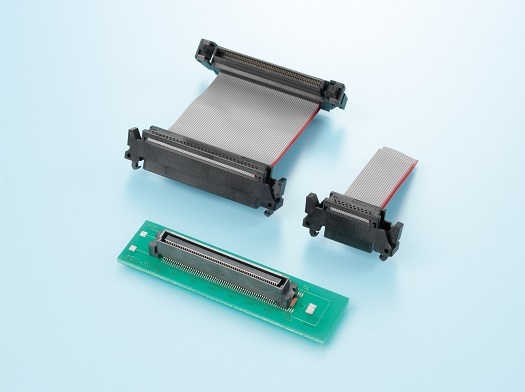

0.635mmピッチコネクタ / 0.635mmピッチフラットケーブル対応品

8622Eシリーズは、0.635mmピッチフラットケーブル対応コネクタです。
片手で着脱できるロック方式を採用し、作業の効率化を実現しています。

アプリケーション

特長

・0.635mmピッチのフラットケーブルに対応。
※フラットケーブル(AWG#30)2枚重ねに対応しています。

・独自の圧接方式により簡単で確実な接続が可能。

・片手で着脱できる当社独自のワンタッチエジェクトロック方式を採用し、作業の効率化を実現。

・有効嵌合長は1.4mmの高信頼設計。

・基板側コネクタ(863XE)は、基板対基板用コネクタ(8600シリーズ)との組合せが可能。

・コプラナリティ:0.1mm

・ケーブル側コネクタはハーネスアッセンブリ品で提供。

・極数:40、80、100、120

仕様の詳細はカタログを参照ください。

仕様

材質・表面処理
インシュレータ材質 [8622□□]
66ナイロン(ガラス繊維入り)UL94V-0材、黒色
[863□E]
LCP(ガラス繊維入り)UL94V-0材、黒色
コンタクト材質 銅合金
コンタクト仕上 ニッケルメッキ下地、金メッキ仕上
性能
定格電流 1端子につき0.5A
接触抵抗 50mΩ以下
耐電圧 AC200V、1分間
絶縁抵抗 DC250V、100MΩ以上
使用温度範囲 -40℃~+85℃
適合ケーブル AWG#30(7/0.102)
フラットケーブル

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:22件の製品があります。
品名 製品図 仕様書 概要
8622EN-040 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ有、エジェクトロックタイプ、梱包数:17、40極
8622EN-080 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ有、エジェクトロックタイプ、梱包数:12、80極
8622EN-100 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ有、エジェクトロックタイプ、梱包数:10、100極
8622EN-120 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ有、エジェクトロックタイプ、梱包数:9、120極
8622RN-040 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ無、エジェクトロックタイプ、梱包数:17、40極
8622RN-080 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ無、エジェクトロックタイプ、梱包数:12、80極
8622RN-100 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ無、エジェクトロックタイプ、梱包数:10、100極
8622RN-120 - - 0.635mmピッチ、圧接コネクタ、フラットケーブル用(AWG#30)、レセプタクル(ケーブル側コネクタ)、ストレインリリーフ無、エジェクトロックタイプ、梱包数:9、120極
8630E-040S pdf2 pdf2 0.635mmピッチ、フラットケーブル用(AWG#30)、プラグ(基板側コネクタ)、SMTストレートタイプ、ピックアップカバー無、梱包数:60、40極、クォーターピッチ
8630E-040S-P pdf2 pdf2 0.635mmピッチ、フラットケーブル用(AWG#30)、プラグ(基板側コネクタ)、SMTストレートタイプ、ピックアップカバー有、梱包数:60、40極、クォーターピッチ
製品一覧:22件の製品があります。
