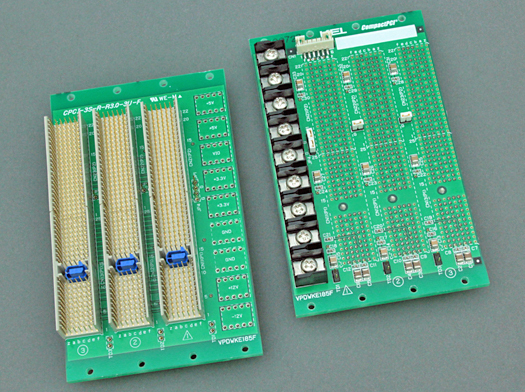

PICMG2.0R3.0対応3Uバックプレーン(3S)

PICMG2.0R3.0対応のバックプレーンです。
3Uタイプで、システムスロット位置は右側です。
スロット数は3スロットを用意しています。
電源供給は当社独自のネジ端子を搭載しています。

アプリケーション

特長

・関連規格:PICMG2.0R3.0

・3Uサイズ

・32bit/64bit。33MHz/66MHz。ホットスワップ対応。

・33MHz/66MHzはショートソケットにより切替可能。

・V(I/O)はショートバーにより切替可能。

仕様

性能
電源供給方法 ・電源端子(ケル製)FT-10-4(M4ネジ)/FT-06-3(M3ネジ)
[電源端子による供給容量]
 +3.3V:40A max. +5V:40A max. +12V:10A max. -12V:10A max.
 *「FT-10-4」は20A max.でご使用ください。
出荷時設定 64bit、33MHz、V(I/O)は+5V接続。

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:1件の製品があります。
品名 概要
CPCI-3S-R-R3.0-3U-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、3スロット、システムスロット右側、32bit/64bit、33MHz/66MHz
