CPCI R3.0 IIシリーズ

  • CompactPCIバス対応BP
  • top_rosh.gif

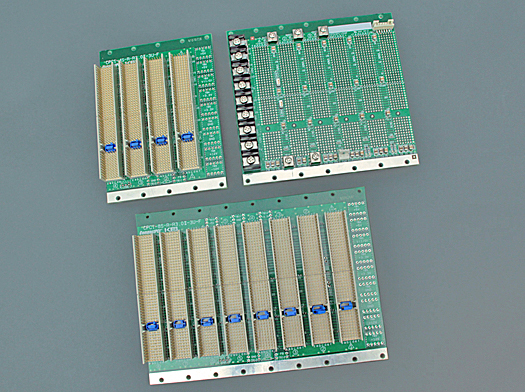

PICMG2.0R3.0対応3Uバックプレーン(4S/6S/8S)

PICMG2.0R3.0対応のバックプレーンです。
3Uタイプで、システムスロット位置が右側タイプ/左側タイプ両方を取り揃えています。
スロット数は、それぞれ4、6、8スロットを用意しています。
電源供給は当社独自のネジ端子を搭載しています。

アプリケーション

特長

・関連規格:PICMG2.0R3.0

・3Uサイズ

・32bit/64bit。33MHz/66MHz。ホットスワップ対応。

・33MHz/66MHzはショートソケットにより切替可能。(6スロット以上は33MHz設定でご使用下さい。)

・V(I/O)はショートバーにより切替可能。

・PRST#信号はバス配線をしておりペリフェラルボードからのリセットが可能。

・FG-GND接続が可能。(オプション)

・電源供給表示LEDの実装が可能。(オプション)

・6スロット、8スロット品には電源補強またはリモートセンシング用として使用できる電源端子の実装が可能。(オプション)

仕様

性能
電源供給方法 ・電源端子(ケル製)FT-10-4(M4ネジ)/FT-06-3(M3ネジ)
[電源端子による供給容量]
(4スロット)+3.3V:40A max. +5V:40A max. +12V:10A max. -12V:10A max.
(6スロット)+3.3V:40A max.(52A max.) +5V:40A max.(52A max.) +12V:10A max. -12V:10A max.
(8スロット)+3.3V:40A max.(52A max.) +5V:40A max.(52A max.) +12V:10A max. -12V:10A max.
 *( )は電源補強を行った場合。
 *「FT-10-4」は20A max.「FT-06-3」は12A max.でご使用ください。
出荷時設定 64bit、33MHz、V(I/O)は+5V接続。

資料ダウンロード

製品カタログ
嵌合一覧表
製品一覧表

製品一覧・技術資料


製品一覧:6件の製品があります。
品名 概要
CPCI-4S-L-R3.0II-3U-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、4スロット、システムスロット左側、32bit/64bit、33MHz/66MHz
CPCI-4S-R-R3.0II-3U-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、4スロット、システムスロット右側、32bit/64bit、33MHz/66MHz
CPCI-6S-L-R3.0II-3U-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、6スロット、システムスロット左側、32bit/64bit、33MHz/66MHz
CPCI-6S-R-R3.0II-3U-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、6スロット、システムスロット右側、32bit/64bit、33MHz/66MHz
CPCI-8S-L-R3.0II-3U-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、8スロット、システムスロット左側、32bit/64bit、33MHz/66MHz
CPCI-8S-R-R3.0II-3U-F PICMG2.0R3.0対応バックプレーン、3Uサイズ、8スロット、システムスロット右側、32bit/64bit、33MHz/66MHz
製品一覧:6件の製品があります。
