SSLシリーズ
- 極細同軸ケーブルタイプ

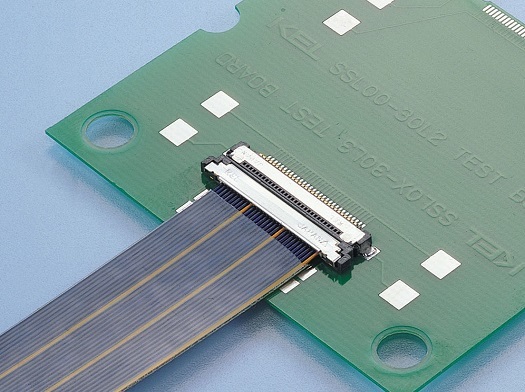

0.5mmピッチ 極細同軸ケーブル用コネクタ
「SSLシリーズ」は、極細同軸ケーブル（AWG#40）対応の0.5mmピッチ圧接コネクタであり、極細同軸ケーブルの接続としては、業界で初めて圧接による一括接続を行った製品です。
ケルの高い技術によって圧接接続を実現したことにより、近年重視されている環境問題（鉛フリー）に対応した製品になっています。
同軸ケーブルの特性を出来るだけコネクタ部分で落とさない様に、特に伝送特性に考慮した製品に仕上がっています。基板側コネクタを金属シェルで囲むことにより、ノイズ対策及び製品強度の向上とグランド強化を図っています。
主な特長と仕様
- 製品特長
-
・実装高さ1.4mm、嵌合高さ6.08mmの小型コネクタです。
・極細同軸ケーブル（AWG#40）に対応しています。
・圧接による一括接続を行っているため、接続信頼性の向上やコネクタのコンパクト化を図っています。
・金属シェルの採用により、ノイズ対策や製品強度を確保を行っています。
・グランド端子を多点で設け、伝送特性/EMS特性を向上しています。
・有効嵌合長0.5mmを確保しています。
- 製品仕様
-
インシュレータ材質 LCP（ガラス繊維入り）UL94V-0材、黒色 コンタクト材質 銅合金 コンタクト仕上げ ニッケルメッキ下地、金メッキ仕上 シェル材質 銅合金 シェル仕上 ニッケルメッキ下地、錫銅メッキ仕上 圧接カバー材質 [SSL20]LCP（ガラス繊維入り）UL94V-0材、オフホワイト 定格電流 1端子につき0.3A 接触抵抗 100mΩ以下 耐電圧 AC200V、1分間 絶縁抵抗 DC250V、100MΩ以上 使用温度範囲 -40℃~+85℃ 適合ケーブル AWG#40
極細同軸ケーブル
資料ダウンロード
| 製品カタログ |
|
|---|---|
| 嵌合一覧表 |
|
| 製品一覧表 |
|
製品一覧・技術資料
| 品名 | 製品図 | 仕様書 | 3D-CAD (IGS) |
3D-CAD (STEP) |
概要 |
|---|---|---|---|---|---|
| SSL00-10L3-0500 |
 |
|
 |
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ライトアングルタイプ、梱包数：500、10極 |
| SSL00-10L3-1000 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ライトアングルタイプ、梱包数：1000、10極 |
| SSL00-10L3-3000 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ライトアングルタイプ、梱包数：3000、10極 |
| SSL00-10S-0500 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ストレートタイプ、梱包数：500、10極 |
| SSL00-10S-1000 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ストレートタイプ、梱包数：1000、10極 |
| SSL00-10S-1500 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ストレートタイプ、梱包数：3000、10極 |
| SSL00-20L3-0500 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ライトアングルタイプ、梱包数：500、20極 |
| SSL00-20L3-1000 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ライトアングルタイプ、梱包数：1000、20極 |
| SSL00-20L3-3000 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ライトアングルタイプ、梱包数：3000、20極 |
| SSL00-20S-0500 |
|
|
|
|
0.5mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#40）タイプ、レセプタクル（基板側コネクタ）、ボス無し、ストレートタイプ、梱包数：500、20極 |
