ASLSシリーズ
- 極細同軸ケーブルタイプ

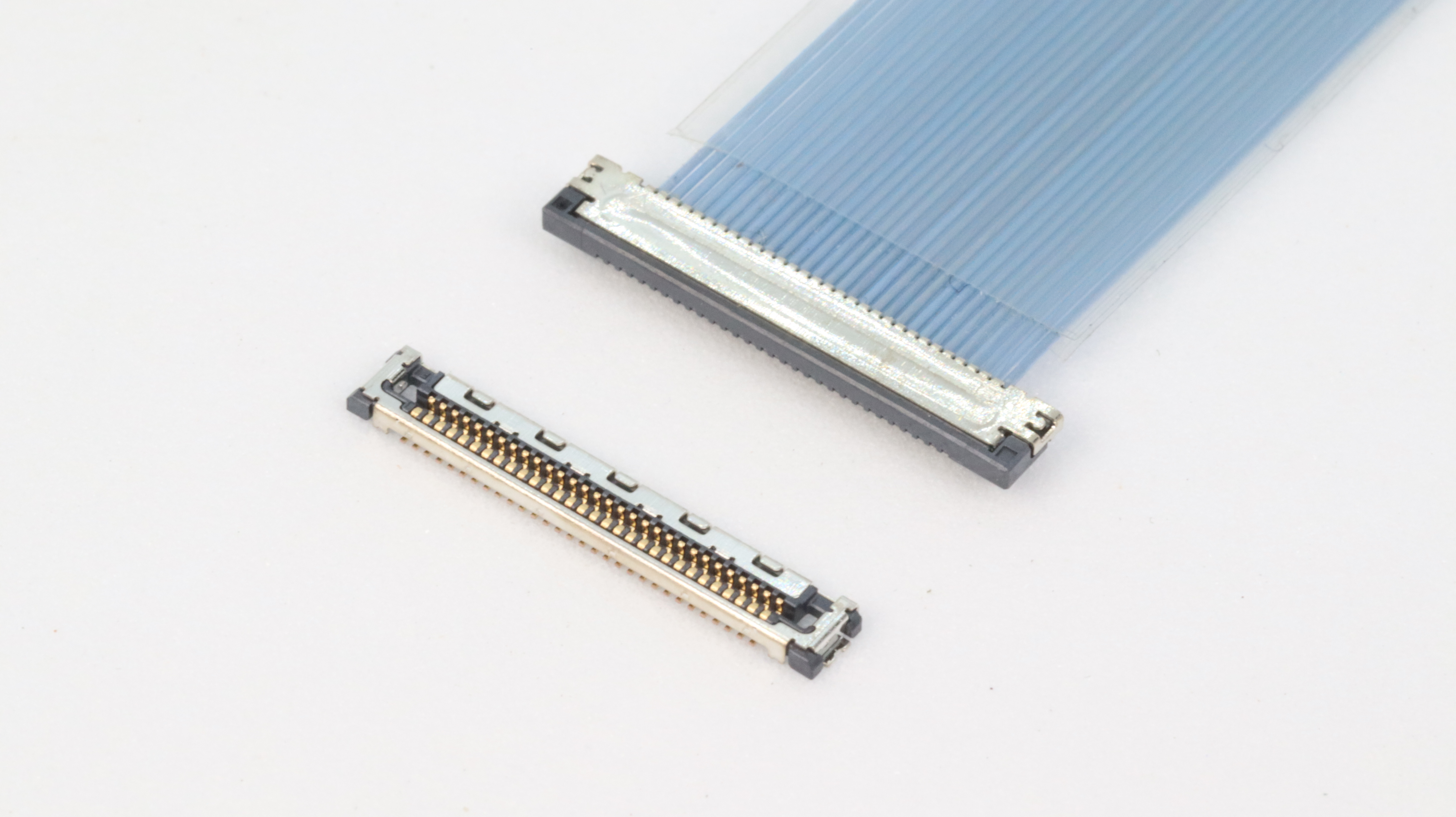

0.4mmピッチ 極細同軸ケーブル用コネクタ/スタック接続タイプ
「ASLSシリーズ」は、0.4mmピッチの極細同軸ケーブル（AWG#42）用コネクタです。
アプリケーション
特長
-
・実装高さ1.65mm、嵌合幅2.80mmの小型コネクタです。※30極
・磁場・磁界の影響を受けない非磁性化を実現しています。
・コンタクトとシェルに抜け止めロック構造を設けることで、
良好なクリック感、 確実な嵌合、ケーブル煽り強度の強化を実現しています。・W圧着構造によりケーブル保持力を強化しています。
・コンタクトは接触信頼性のある２点接点構造を採用しています。
・金属シェルの採用により、ノイズ対策や製品強度の確保を行っています。
・グランド端子を多点で設け、伝送特性/EMS特性を向上しています。
・嵌合口のガイド構造により嵌合の作業性に優れ、
嵌合位置のズレによる誤嵌合や破損を防止する構造となっております。※専用の抜去冶具を用意しています。
仕様
-
材質・表面処理 インシュレータ材質 LCP（ガラス繊維入り）UL94V-0材、黒色 コンタクト材質 銅合金 コンタクト仕上げ ニッケルメッキ下地、
（接触部）金メッキ仕上
（テール部）金メッキ仕上シェル材質 銅合金 金属シェル仕上げ 銅メッキ下地、錫銀銅メッキ仕上 吸着テープ材質 ポリイミド -
性能 定格電流 1端子につき0.25A 接触抵抗 100mΩ以下 耐電圧 AC200V、1分間 絶縁抵抗 DC250V、100MΩ以上 使用温度範囲 -40℃～+105℃ 適合ケーブル AWG#42
極細同軸ケーブル
資料ダウンロード
| 製品カタログ |
|
|---|
製品一覧・技術資料
製品一覧:9件の製品があります。
| 品名 | 製品図 | 仕様書 | 3D-CAD (IGS) |
3D-CAD (STEP) |
概要 |
|---|---|---|---|---|---|
| ASLS00-30-A |
|
|
 |
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：500、30極 |
| ASLS00-30-B |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：1,000、30極 |
| ASLS00-30-C |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：3,000、30極 |
| ASLS00-40-A |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：500、40極 |
| ASLS00-40-B |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：1,000、40極 |
| ASLS00-40-C |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：3,000、40極 |
| ASLS00-50-A |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：500、50極 |
| ASLS00-50-B |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：1,000、50極 |
| ASLS00-50-C |
|
|
|
|
0.4mmピッチ、圧接コネクタ、極細同軸ケーブル（AWG#42）タイプ、スタック接続タイプ、レセプタクル（基板側コネクタ）、梱包数：3,000、50極 |
製品一覧:9件の製品があります。
