FKシリーズ
- 圧着ケーブルタイプ

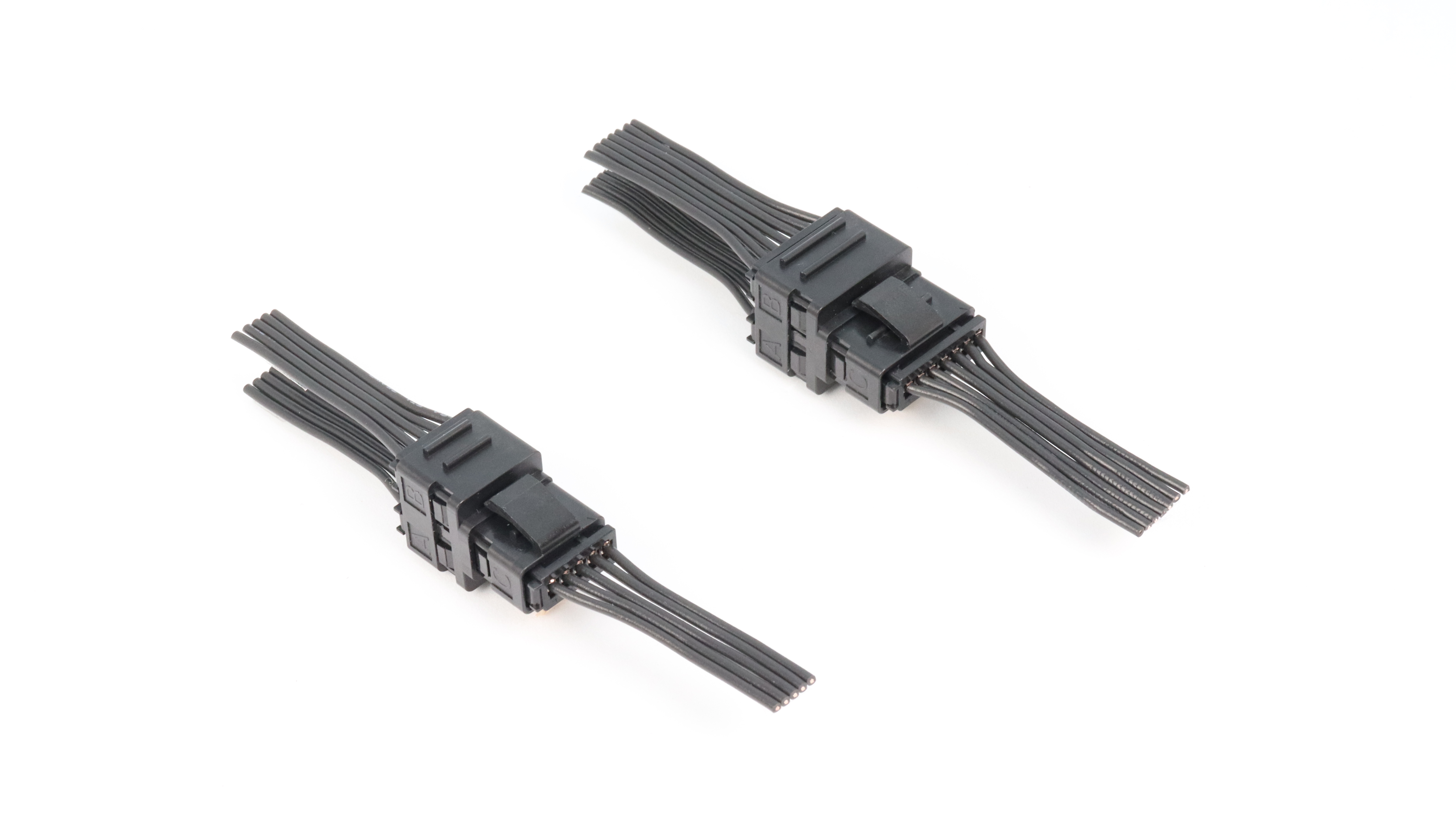

2.1mmピッチ分岐・中継対応 圧着ケーブル用コネクタ
「FKシリーズ」は2.1mmピッチ分岐・中継対応 圧着ケーブル用コネクタです。
アプリケーション
特長
-
・電流分岐が可能な分岐・中継構造になっており、装置内の省配線を実現し小型化・軽量化へ貢献します。
・部分的な取り外しが可能で、機器内不具合発生時でもメンテナンス性の向上につながります。
・クリック感があり、堅牢なロック構造を採用しています。
・ロック部は破損防止のため、ロック面に凹凸がない平面構造です。
・キーイング機構や嵌合識別用の刻印を設けることで、誤挿入の防止と作業性向上に貢献します。
・パネルマウント(適合厚さ：0.8mm～1.5mm)や結束バンド（推奨幅：2.5mm）により、任意の位置にコネクタを固定することが可能です。
・挟み込み2点接触によりコンタクトの座屈を防ぎ、安定した接触力で信頼性を向上させています。
・マニピュレーターやマウンターなど、センサーを多く使用するアプリケーションに最適です。
仕様
-
材質・表面処理 インシュレータ材質 PBT(ガラス繊維入り)UL94V-0材、黒色 コンタクト材質 銅合金 コンタクト仕上 ニッケルメッキ下地
（接触部）金メッキ仕上
（圧着部）ニッケルメッキ -
性能 定格電流 ※使用するコネクタやケーブル、通電させる極数等により異なりますので「製品カタログ」をご参照願います。 一般 定格電圧 AC/DC250V UL定格電圧 AC/DC30V 接触抵抗 20mΩ以下 耐電圧 AC1000V、5分間 絶縁抵抗 DC500V、1000MΩ以上 使用温度範囲 -55℃～+105℃ 挿抜耐久性 50回 適合ケーブル AWG#22/24/26/28（ケーブル被覆外径：Φ0.8～1.7mm）ディスクリートケーブル
資料ダウンロード
| 製品カタログ |
|
|---|
製品一覧・技術資料
製品一覧:10件の製品があります。
| 品名 | 製品図 | 仕様書 | 3D-CAD (IGS) |
3D-CAD (STEP) |
概要 |
|---|---|---|---|---|---|
| #696 |
|
|
- | - | 2.1mmピッチ、圧着ケーブル用コネクタ、FK01-□□-□用コンタクト、AWG#22,24,26,28（ケーブル被覆外径：Φ0.8~1.7mm）適合 |
| CH-20 | - | - | - | - | FK用圧着ハンドツール、AWG#22,24,26,28（ケーブル被覆外径：Φ1.1~1.7mm）適合 |
| FK01-05-A |
|
|
 |
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、レセプタクル（ケーブル側コネクタ）、刻印（A）、5極、 |
| FK01-05-B |
|
|
|
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、レセプタクル（ケーブル側コネクタ）、刻印（B）、5極 |
| FK01-05-C |
|
|
|
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、レセプタクル（ケーブル側コネクタ）、刻印（C）、5極 |
| FK01-07-A |
|
|
|
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、レセプタクル（ケーブル側コネクタ）、刻印（A）、7極 |
| FK01-07-B |
|
|
|
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、レセプタクル（ケーブル側コネクタ）、刻印（B）、7極 |
| FK01-07-C |
|
|
|
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、レセプタクル（ケーブル側コネクタ）、刻印（C）、7極 |
| FK11-05 |
|
|
|
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、プラグ（分岐・中継用コネクタ）、5極 |
| FK11-07 |
|
|
|
|
2.1mmピッチ、ケーブル圧着用（AWG#22、24、26、28）、プラグ（分岐・中継用コネクタ）、7極 |
製品一覧:10件の製品があります。
