5.0mmピッチ 防水コネクタ FWシリーズ 分岐・中継タイプ 新発売!

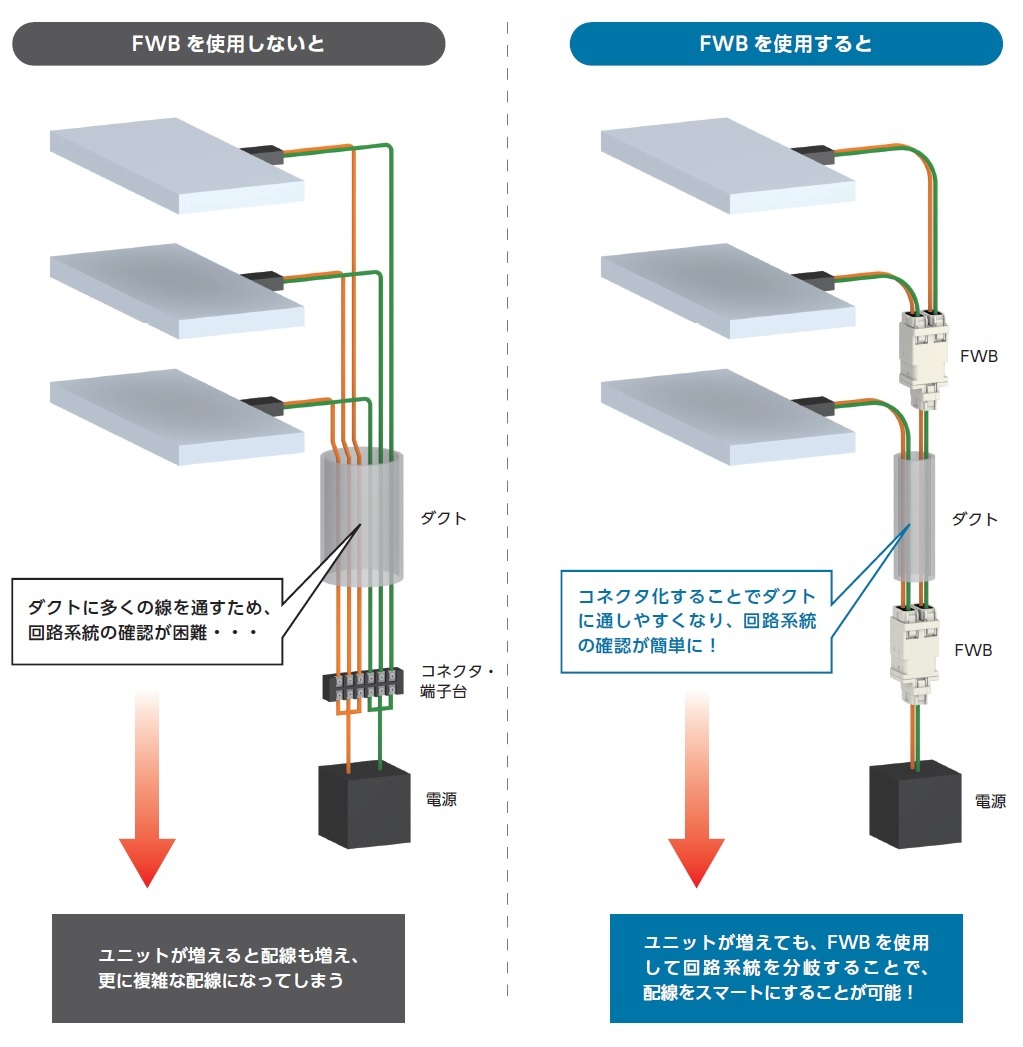

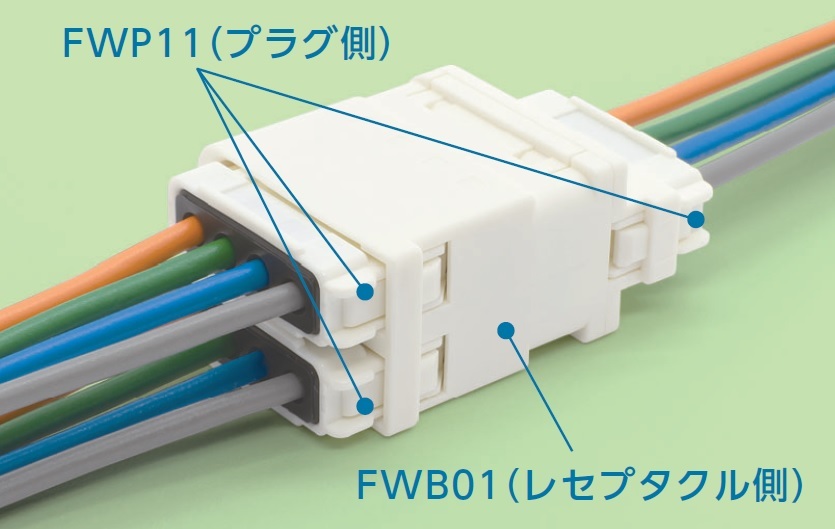

<FWB 分岐・中継タイプ使用のメリット>


<FWB 分岐・中継タイプ ラインナップ

 極数は2/3/4極、ハウジングの色は白、黒の2種類から選択できます。白と黒のカラーバリエーションは幅広い市場での使用を想定しており、プラグ側コネクタ(FWP11・白、赤、青、黒の4色展開)との組み合わせで作業時の視認性を高める役割を果たします。

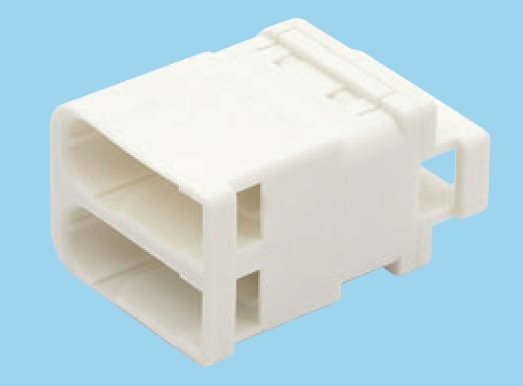

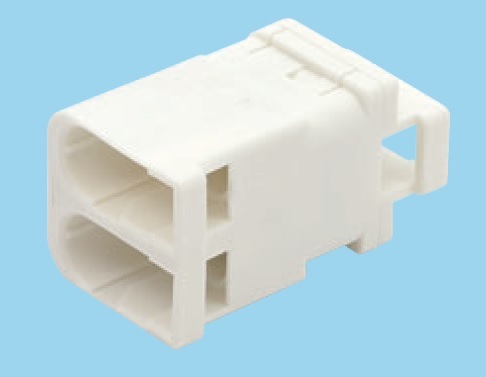

FWB01-02-1
2極/ハウジング色:白

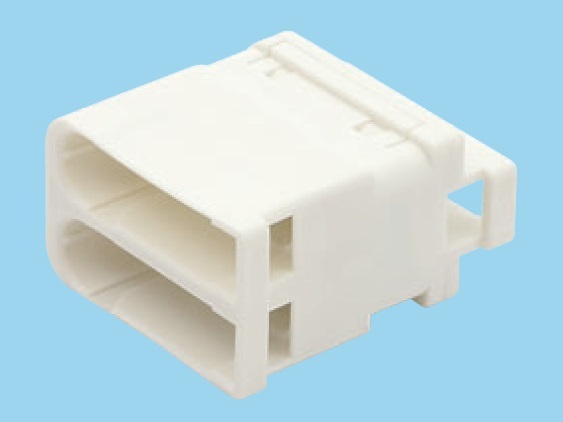

FWB01-03-1
3極/ハウジング色:白
FWB01-04-1
4極/ハウジング色:白

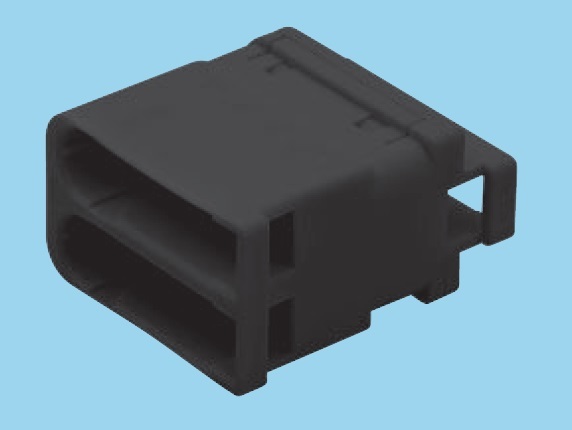

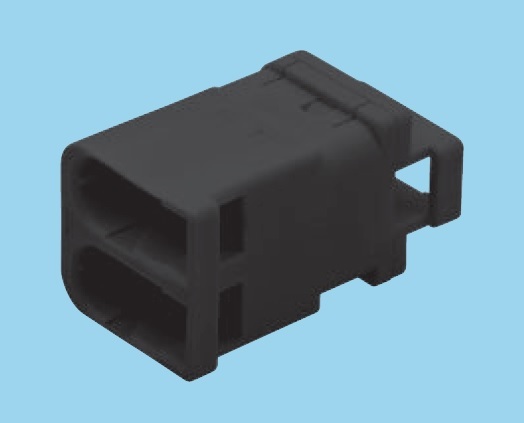

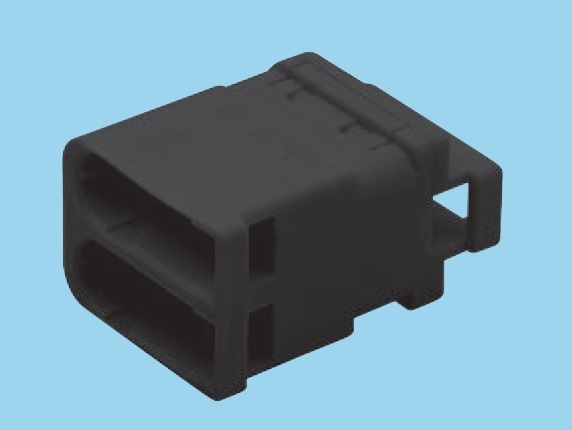

FWB01-02-4
2極/ハウジング色:黒
FWB01-02-4
3極/ハウジング色:黒
FWB01-02-4
4極/ハウジング色:黒



<FWシリーズ 特長>

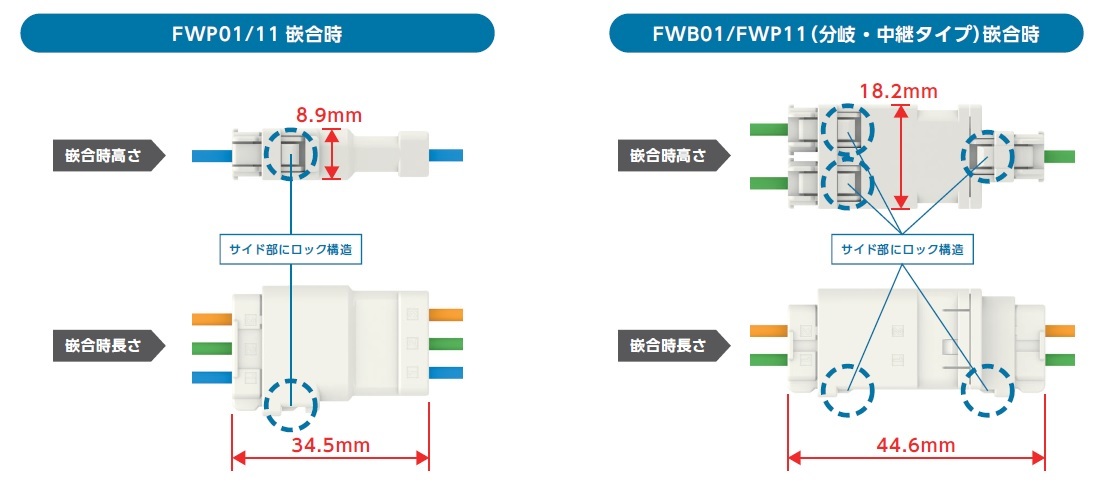

①業界最小クラスの高さ・長さを実現!

 ●5.0mmピッチの防水コネクタとして、業界最小クラスの嵌合高さ・長さを実現しています。

※自社調べ


 ●

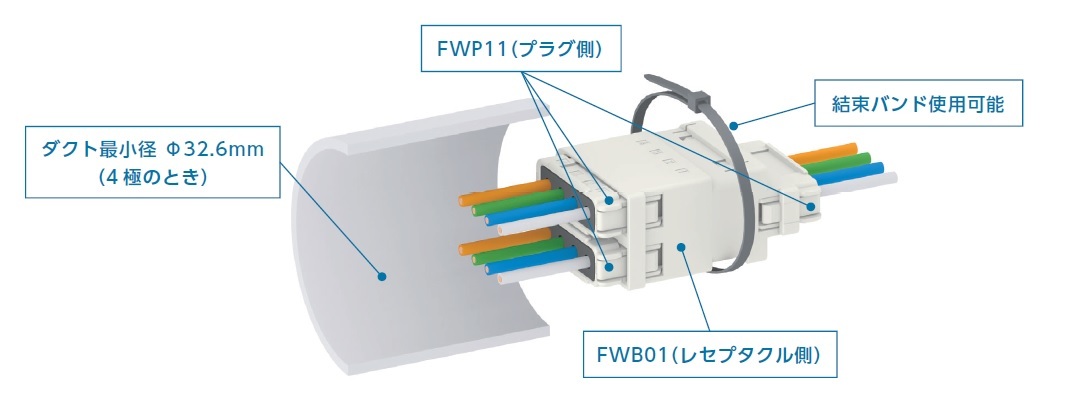

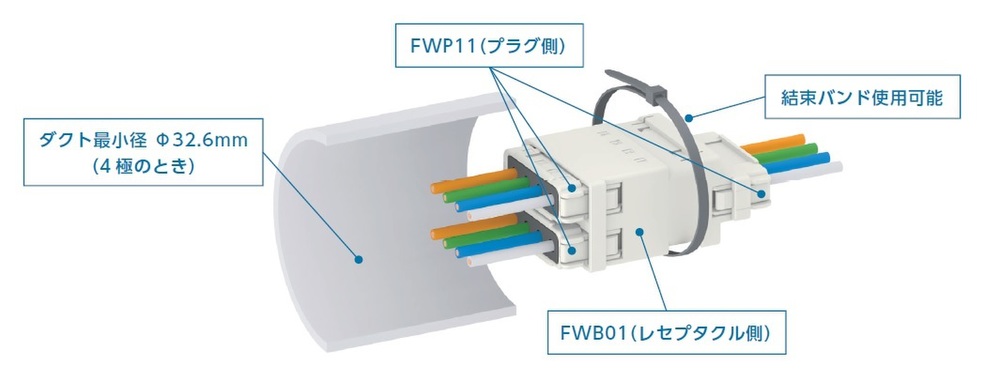

分岐・中継タイプ(FWB01)は最小径Φ32.6mmのダクトに通すことが可能です。(4極のとき)

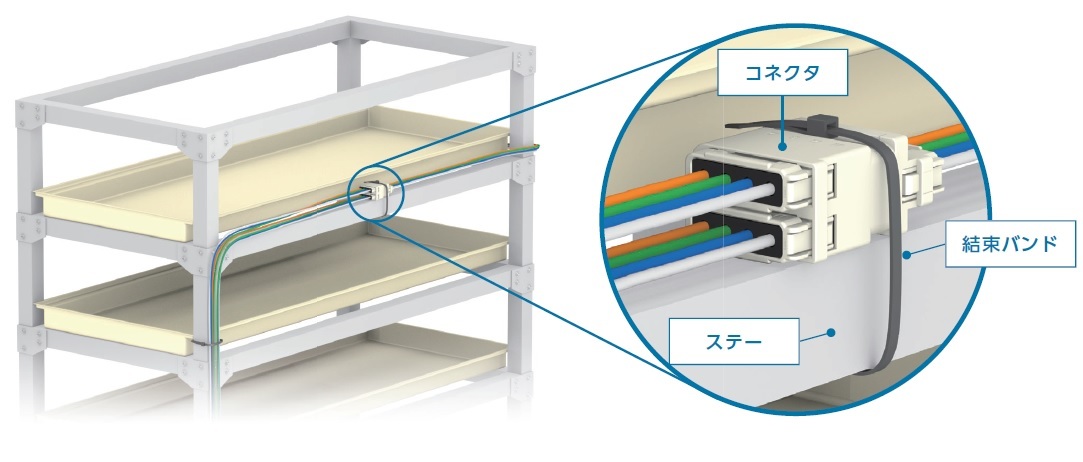

②結束バンドを使用してあらゆる場所に固定が可能!

 ●ステーや加工した板金にコネクタを取り付けることを想定して、結束バンドでの固定がしやすい形状にしています。

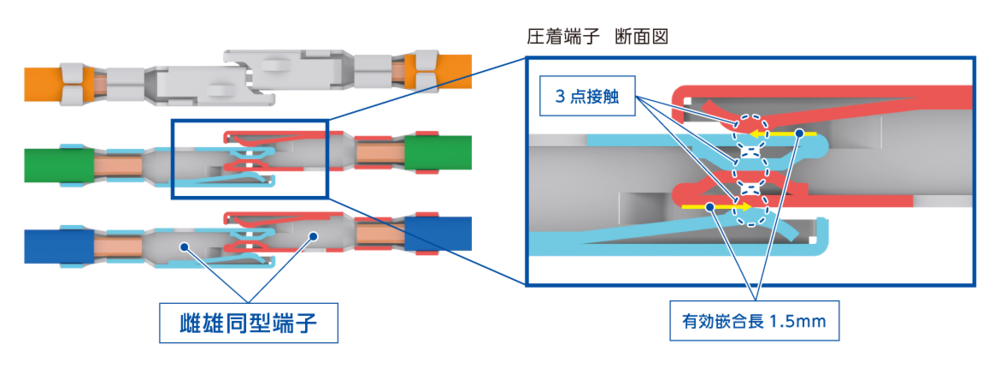

③3点接触で高信頼設計!ケル独自の雌雄同型端子!(特許出願中)

 ●圧着端子はケル独自で開発した雌雄同型端子を採用し、3点接触により安定した接触を実現しています。
 ●有効嵌合長は1.5mmの高信頼設計です。





④作業時の工数削減を実現するコネクタ構造!

 ●圧着端子が雌雄同型端子のため、圧着アプリケータを雌雄共通で使用できます。

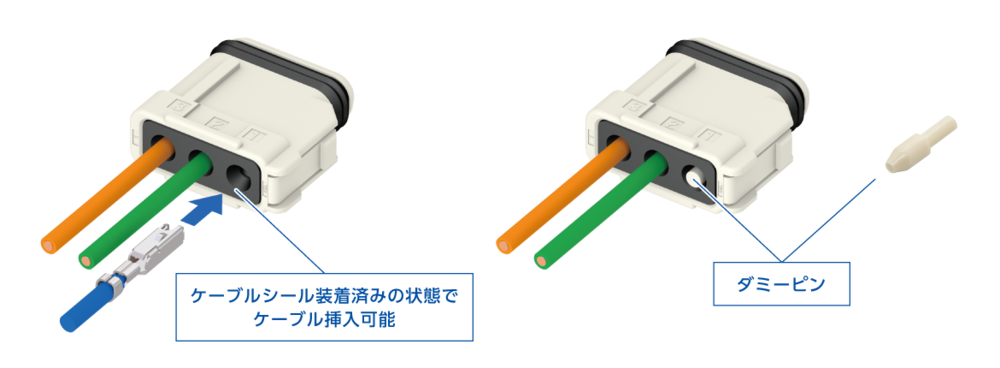

 ●ケーブルシール・シールリングはハウジングに装着済みの状態で納品します。
 ●専用のダミーピンを使用することで、コネクタを替えずに新たな極数構成が可能です。

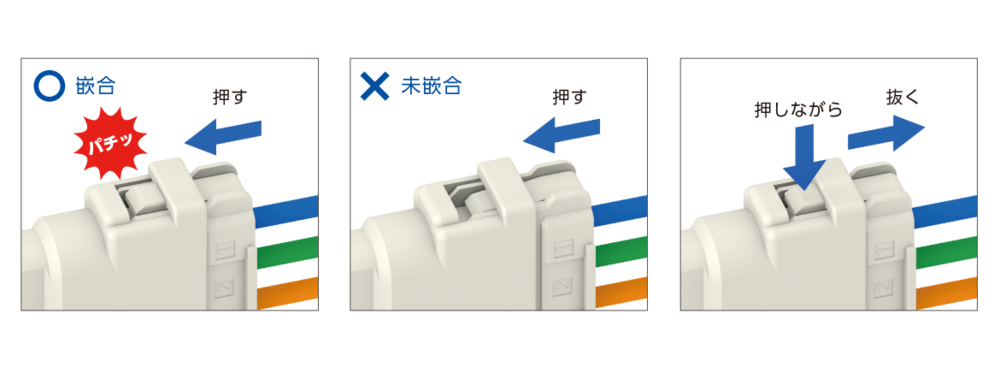

⑤抜群なクリック感を持つ堅牢なロック構造!

 ●ロック時にパチッというクリック感があり、堅牢なロック形状を採用しています。

<FWシリーズ PR動画>


<ターゲット市場>

植物工場 自動販売機 業務用ショーケース


・アグリ市場(植物工場、酪農、水田等)
・照明機器市場(LEDディスプレイ、街灯、トンネル内照明等)
・空調機器市場(業務用エアコン)
・厨房機器市場(業務用ショーケース、自動販売機、コーヒーサーバー等)
・衛生機器市場(洗面所、浴室、トイレ機器等)
・セキュリティ市場(屋外用照明/監視カメラ)
・ドローン市場/その他設備機器市場
