雌雄同型端子が作り出す、小型防水の真ストライクゾーン

5.0mmピッチ IP67対応防水コネクタ FW SERIES




<特長>

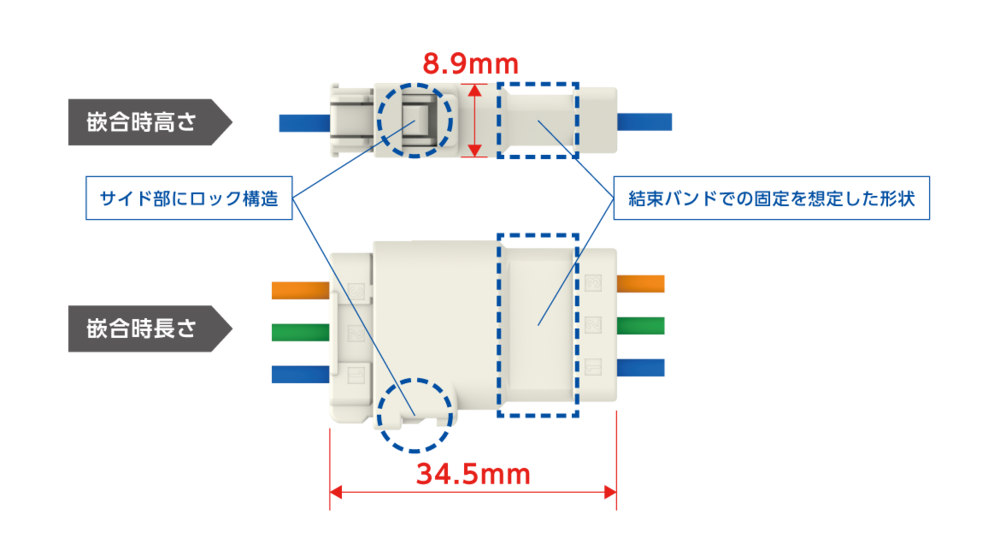

①業界最小クラスの高さ・長さを実現!

 〇5.0mmピッチの防水コネクタとして、
  業界最小クラスの嵌合高さ(8.9mm)・長さ(34.5mm)を実現しています。
 〇サイド部にロック機構を持つことで低背化を実現しています。

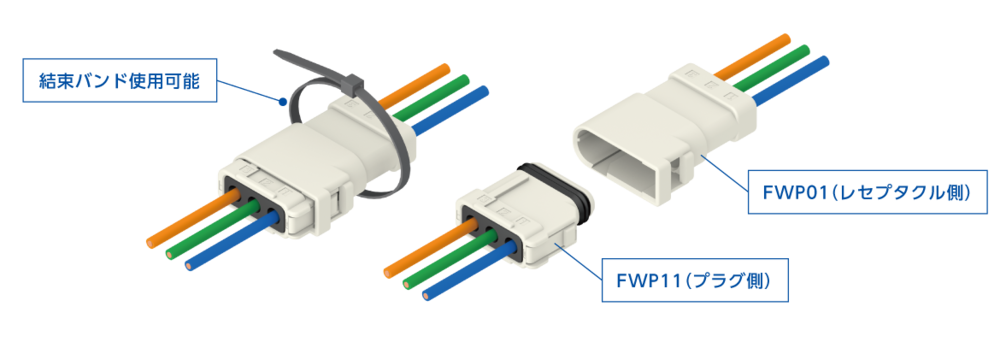

 〇結束バンドでの固定を想定したコネクタ形状です。







②ケル独自の接触コンセプトによる高信頼設計!(特許出願中)

 〇圧着端子はケル独自で開発した雌雄同型端子を採用し、3点接触により安定した接触を実現しています。
 〇有効嵌合長は1.5mmの高信頼設計です。





③作業時の工数削減を実現するコネクタ構造!

 〇圧着端子が雌雄同型端子のため、圧着アプリケータを雌雄共通で使用できます。
 〇ケーブルシール・シールリングはハウジングに装着済みの状態で納品します。
 〇専用のダミーピンを使用することで、コネクタを替えずに新たな極数構成が可能です。





④抜群なクリック感を持つ堅牢なロック構造!

 〇ロック時にパチッというクリック感があり、堅牢なロック形状を採用しています。





⑤分岐・中継タイプによる省配線が可能! (B TYPE/開発中)

 〇FWP11(プラグ側コネクタ)対応の分岐・中継タイプを開発中です。
  FWP11(プラグ側コネクタ)をFWB01(レセプタクル側コネクタ)に嵌合させることで省配線が可能です。
