GF Serie

  • Batterie-Steckverbinder
  • top_rosh.gif

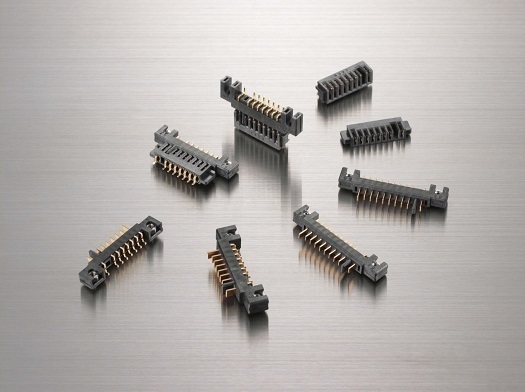

Zweiteilige-Batterie-Steckverbinder mit 2-mm-Raster für Lithium-Ionen / Lithium-Polymer

So wie Laptop-Computer immer dünner, kompakter und leichtgewichtiger werden, so müssen es auch die Akkus, die für die Stromversorgung verwendet werden.

Lithium-Ionen werden als Standard-Akkuformat allmählich durch Lithium-Polymer ersetzt, aufgrund des hohen Freiheitsgrades im Design, das dieses Format ermöglicht, und seiner hohen Stromkapazität pro Einheit des Flächenbereichs.

KEL’s neue Serie GF2X-31 zeichnet sich durch Montagehöhen von 3,4 mm (PC-seitig) und 2,6 mm (Akkuseitig) aus und repräsentiert eine deutliche Senkung der Profilehöhe im Vergleich mit den üblichen Produkten.

Natürlich erzeugt die Verschiebung in Richtung Lithium-Polymer-Akkus ebenfalls einen Bedarf von dünneren Akku-Steckverbindern, als je zuvor, und die Serie GF stellt eine ideale Lösung bereit.

Mit der verbesserten Zuverlässigkeit durch einen 1,6-mm-Kupplungshub und verschiedene Akkuformen, die sowohl durch die Standardvariante (Serie GF21) als auch durch die Reversvariante (Serie GF22) unterstützt werden, bietet diese Produktreihe darüber hinaus einen überdurchschnittlichen Bedienkomfort.

Eigenschaften

・Zweiteilige-Typ mit einer hochzuverlässigen Verbindung

・Unterstützt zeitverzögerten Kontakt

・Kontakte verwenden ein 2-mm-Raster, um ein kompaktes, leichtgewichtiges Design zu erreichen

・2 Verbindungsvarianten (horizontal und vertikal)

・Gewährleistet 5000 Verbindungszyklen

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes Polyamid 6T (UL 94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kupferlegierung Gold über Nickel
M2-Sechskantmutter Stahl
Beschichtung der M2-Sechskantmutter Nickel über Stahl
Elektrische Eigenschaften
Stromstärke [GF0X / GF1X]
7 A pro Kontakt (nur 2 Kontakte)
0,5 A pro Kontakt (anderer Kontakt)
[GF2X / GF1X/31]
5 pro Kontakt (nur 2 Kontakte)
0,5 A pro Kontakt (anderer Kontakt)
Stromspannung 30 V Gleichstrom
Kontaktwiderstand Max. 20 mΩ
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 500 MΩ bei 500 V Gleichstrom
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:13Treffer
Part Number Produktübersicht
GF01-08-12F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Stecker, SMT-Standard-Typ, ohne Muttern, 8-polig
GF01-08-1F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Stecker, SMT-Standard-Typ, mit Muttern, 8-polig
GF02-08-12F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Stecker, SMT-Rückwärts-Typ, ohne Muttern, 8-polig
GF02-08-1F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Stecker, SMT-Rückwärts-Typ, mit Muttern, 8-polig
GF11-08-1F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Buchse, SMT-Standard-Typ, 8-polig
GF12-08-1F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Buchse, DIP, Fahnenlänge: 1,5 mm, 8-polig
GF12-08-2F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Buchse, DIP, Fahnenlänge: 2,3 mm, 8-polig
GF21-08-1F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Stecker, Low Profile, SMT-Standard-Typ, 8-polig
GF21-10-1F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Stecker, Low Profile, SMT-Standard-Typ, 10-polig
GF22-08-1F Rastermaß 2 mm, zweiteiliger Batterieverbinder, Stecker, Low Profile, SMT-Rückwärts-Typ, 8-polig
Produktliste:13Treffer
