GC/GD Serie

  • Batterie-Steckverbinder
  • top_rosh.gif

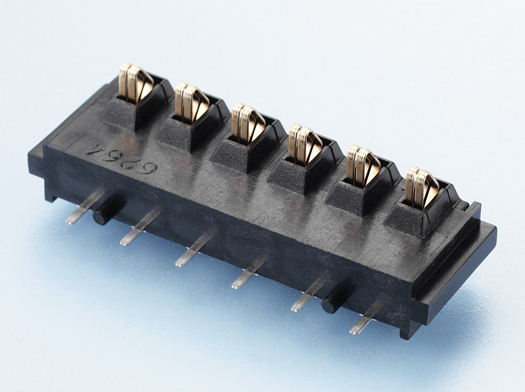

Batterie-Steckverbinder mit 5-mm-/3-mm-Raster

Die Serien GC/GD bieten eine Palette von Steckverbindern für Akkus, die in kompakten Geräten, wie Laptop-PCs und Handy-Anschlüssen, eingesetzt werden.

In den vergangenen Jahren wurden Akkus entwickelt, die sich durch ihre eigenen integrierten Schaltkreise auszeichnen.

Die Steckverbinder der Serien GC/GD realisieren Verbindungen für extrem niedriger Stromstärke für den Austausch der integrierten Signale zwischen den Akkus und ihrer Host-Geräte.

Trotz ihres kompakten Designs bieten die GC- und GD-Steckverbinder einen ausreichenden Kontakthub, damit genug Festigkeit beim Installieren von Akkus vorhanden ist.

Darüber hinaus zeichnen sich die in diesen Serien verwendeten Federn durch eine Abstreiffunktionalität aus, so dass jede Bewegung dieser Federn Verschmutzungen und dergleichen von den Kontaktflächen entfernen.

Eigenschaften

・Hubversatz von 2,5 mm für die Serie GC und von 2,3 mm für die Serie GD in einem Miniatur-Steckverbinder

・Der Kontakt reinigt den Akkuanschluss bei jedem Verbindungszyklus

・Die Lebensdauer beträgt 10.000 Zyklen für die Serie GC und 5.000 Zyklen für die Serie GD
(Der nickelbeschichtete Akkuanschluss wird alle 1.000 Zyklen ausgetauscht)

・Hochzuverlässiges und stabiles Kontaktdesign

・Goldbeschichtung für Kontaktzuverlässigkeit

・4 Varianten:
 Standardtyp des 5-mm-Rasters (Serie GC11)
 Reverstyp des 5-mm-Rasters (Serie GC02)
 Standardtyp des 3-mm-Rasters (Serie GD01)
 Reverstyp des 3-mm-Rasters (Serie GD02)

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes Polyamid 6T (UL 94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Kontaktbereich; Gold über Nickel
Anschlussbereich;
[GC] Zinn-Kupfer über Nickel
[GD] Gold über Nickel
Elektrische Eigenschaften
Stromstärke Serie GC; 5 A Gleichstrom pro Kontakt (max. 2 Kontakte)
Serie GD; 5 A Gleichstrom pro Kontakt (nur 2 Kontakte an beiden Enden)
Dielektrische Stehspannung 30 V Gleichstrom
Kontaktwiderstand Max. 30 mΩ
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 500 MΩ bei 500 V Gleichstrom
Gesamtkontaktkraft Serie GC; max. 230 g x Anzahl der Kontakte
Serie GD; max. 200 g x Anzahl der Kontakte
Betriebstemperatur -55 °C bis +85 °C

Herunterladen Dokument

Katalog
Produktübersicht

Produktliste


Produktliste:22Treffer
Part Number Produktübersicht
GC02-03-2F Batterieverbinder, Rastermaß 5 mm, Rückwärts-Typ, 3-polig
GC02-04-2F Batterieverbinder, Rastermaß 5 mm, Rückwärts-Typ, 4-polig
GC02-05-2F Batterieverbinder, Rastermaß 5 mm, Rückwärts-Typ, 5-polig
GC02-06-2F Batterieverbinder, Rastermaß 5 mm, Rückwärts-Typ, 6-polig
GC02-08-2F Batterieverbinder, Rastermaß 5 mm, Rückwärts-Typ, 8-polig
GC02-10-2F Batterieverbinder, Rastermaß 5 mm, Rückwärts-Typ, 10-polig
GC11-03-1F Batterieverbinder, Rastermaß 5 mm, VA-Typ, 3-polig
GC11-04-1F Batterieverbinder, Rastermaß 5 mm, VA-Typ, 4-polig
GC11-05-1F Batterieverbinder, Rastermaß 5 mm, VA-Typ, 5-polig
GC11-06-1F Batterieverbinder, Rastermaß 5 mm, VA-Typ, 6-polig
