7010/7011/7030/7040 Serie

  • Anschlussblöcke
  • top_rosh.gif

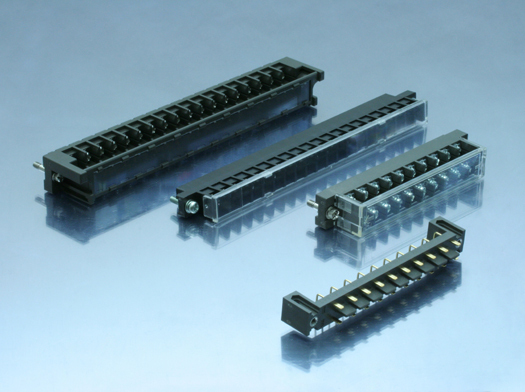

Anschluss-Steckverbinder

Die Serie 7010/7011/7030 beinhaltet Anschlussblock-Steckverbinder mit einem Raster von 10,16 mm. Die Serie 7040 beinhaltet Anschlussblock-Steckverbinder mit einem Raster von 9 mm.

Zusätzlich zur Bereitstellung der erforderlichen Anschlussblock-Funktionalität zeichnen sich diese Steckverbinder durch ein abnehmbares Design aus.

Diese Serie macht Gebrauch von Buchsen- Kontakten, während sie die Einfachheit der Montage und Wartung von Geräten wesentlich erhöht.

Eigenschaften

・7010/7030 Serie 10,16 mm Pitch Klemmleistenstecker , Buchse.

・7011 Series 10,16 mm Pitch Klemmenblock Anschluss, Kopf

・7040 Series 9.0mm Pitch Klemmenblocks

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes PBT (UL94V-0)
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung [7010/7030] Gold über Nickel (Ein Teil)
[7011] Gold über Nickel
Captive Klemmschraube [7010] M3.5 × 8 (Material) Stahl (Ende)-wertig chromatiert
[7030] M3.5 × 8 (Material) Messing (Ende) Vernickeln
Dehnschraube [7010/7030]M4 (Material) Messing (Ende) Vernickeln
Elektrische Eigenschaften
Stromstärke 5 A pro Kontakt
Kontaktwiderstand Max. 16 mΩ
Dielektrische Stehspannung 2000 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 5000 MΩ bei 500 V Gleichstrom
Einschubkraft Max. 4.45N / Kontaktpaar
Abzugskraft Min. 0.56N / Kontaktpaar
Unterstützte Verdrahtung [7010/7030/7011]
Verdrillte Verdrahtung von max. 2,0 ㎟ Durchmesser
Einzelverdrahtung von max. 1,6 mm Durchmesser

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:16Treffer
Part Number Produktübersicht
7010-012-160-F Klemmenverbinder, Rastermaß 10,16 mm, Buchse-Steckverbinder, 12-polig
7010-020-160-F Klemmenverbinder, Rastermaß 10,16 mm, Buchse-Steckverbinder, 20-polig
7010-036-160-F Klemmenverbinder, Rastermaß 10,16 mm, Buchse-Steckverbinder, 36-polig
7011-012-161L-F Klemmenverbinder, Rastermaß 10,16 mm, Stiftleisten-Steckverbinder, gewinkelt, 12-polig
7011-012-161R-F Klemmenverbinder, Rastermaß 10,16 mm, Stiftleisten-Steckverbinder, gewinkelt, 12-polig
7011-012-163-F Klemmenverbinder, Rastermaß 10,16 mm, Stiftleisten-Steckverbinder, gerade, 12-polig
7011-020-161L-F Klemmenverbinder, Rastermaß 10,16 mm, Stiftleisten-Steckverbinder, gewinkelt, 20-polig
7011-020-161R-F Klemmenverbinder, Rastermaß 10,16 mm, Stiftleisten-Steckverbinder, gewinkelt, 20-polig
7011-020-163-F Klemmenverbinder, Rastermaß 10,16 mm, Stiftleisten-Steckverbinder, gerade, 20-polig
7011-036-161L-F Klemmenverbinder, Rastermaß 10,16 mm, Stiftleisten-Steckverbinder, gewinkelt, 36-polig
