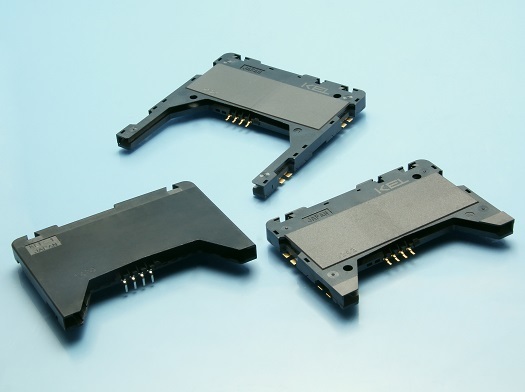

ISO-Karten-Steckverbinder Landeder Kontakt-Typ mit verstärkter Führung

Die vergangenen Jahre haben eine Explosion in der Verwendung von Smartkarten erfahren – dies sind Mediengeräte, die multifunktionale Mikrochips enthalten.

Mit dem Fortschritt ist mit weiterem Bedarf im Hinblick auf, in Fahrzeugen montierte Geräte für elektronische Maut-Kassiersysteme, elektronische Geldlösungen, Bank-Terminals, medizinische ID-Geräte und dergleichen zu rechnen.

Die Serie KEL ISC bietet Steckverbinder für Smartkarten mit landende Kontakten, die mit ISO 7816 konform sind. Die Kosten wurden durch die Verwendung einer vereinfachten Konstruktion, die eine geringere Anzahl von Komponententeilen (sieben) umfasst, als die üblichen Steckverbinder, reduziert.

Zudem zeichnet sich diese Serie durch ein Niedrigprofil von nur 5,3 mm aus.

KEL’s einzigartige Wippkontakt-Methode distanziert den mechanischen Abschnitt, der den physischen Kontakt mit den Smartkarten herstellt, von den elektrischen Verbindungspunkten und setzt den Kontaktabschnitt innerhalb einer Auskehlung im Isolator ein.

Auf diese Weise wird die Ansammlung von Staub und die daraus resultierende Kontaktinstabilität verhindert.

ISC3 / ISC 3-5: SMT-Typ
ISC 5: DIP-Typ

Anwendungen

Eigenschaften

・Einfache Struktur
(aus weniger Teilen zusammengesetzt, als bei anderen Herstellern)

・Original "Wipp"-Kontaktdesign

・Ultraniedriges Profil mit 5,3 mm (0,209") Höhe

・Mit Kartenerkennungsschalter

・Hohe Haltbarkeit für IC-Karteneinschub/-abzug (Garantie min. 200.000 Mal)

・ISC 3 Serie: SMT-Typ, ISC 5 Serie: DIP-Typ.

・Mit Positionierungsstiften und Halteklammern

・Konform mit der ISO/IEC7816 Norm.
(Ist nicht auf Metallkarten anwendbar.)

Spezifikationen

Material und Beschichtung
Isolatormaterial [ISC3]Basis; Glasgefülltes LCP (UL 94V-0), Schwarz
Abdeckung; Glasgefülltes PPS (UL 94V-0), Schwarz
[ISC5] Glasgefülltes PBT (UL 94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Schalterbeschichtung Gold über Nickel
Halteklammer Kupferlegierung
Material der Befestigungshalterung [ISC3] Kupferlegierung
Befestigungswinkel fertig [ISC3] Vernickelte Basis, vergoldete Oberfläche
Elektrische Eigenschaften
Stromstärke Kontakt; 1A pro Kontakt
Erkennungsschalter; 0,1 mA bis 50 mA (max. 0,2 VA)
Kontaktwiderstand Kontakt; max. 40 mΩ
Erkennungsschalter; max. 100 mΩ
Dielektrische Stehspannung [ISC3]1000 V Wechselstrom für 1 Minute
[ISC5] 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ bei 500 V Gleichstrom
Betriebstemperatur [ISC3]-55℃ bis +105℃
[ISC5]-40℃ bis + 85℃

Herunterladen Dokument

Katalog
Produktübersicht

Produktliste


Produktliste:5Treffer
Part Number Produktübersicht
ISC3-08L-F ISO-IC-Kartensteckverbinder (Intelligente Karte), SMT-Ausführung mit Landekontakt, Führung: Lang, 8-polig
ISC3-08L-NF ISO-IC-Kartensteckverbinder (Intelligente Karte), SMT-Ausführung mit Landekontakt, staubgeschützt, Führung: Lang, 8-polig
ISC3-08S-5F ISO-IC-Kartensteckverbinder (Intelligente Karte), SMT-Ausführung mit Landekontakt, Führung: Kurz, Verstärkungsführung, 8-polig
ISC3-08S-6NF ISO-IC-Kartensteckverbinder (Intelligente Karte), SMT-Ausführung mit Landekontakt, staubgeschützt, Führung: Kurz, 8-polig
ISC5-08S-F ISO-IC-Kartensteckverbinder (Intelligente Karte), DIP-Lötungstyp mit Landekontakt, Führung: Kurz, Verstärkungsführung, 8-polig
