8840/8850/8855 Serie

  • Schnittstellen-Steckverbinder
  • top_rosh.gif

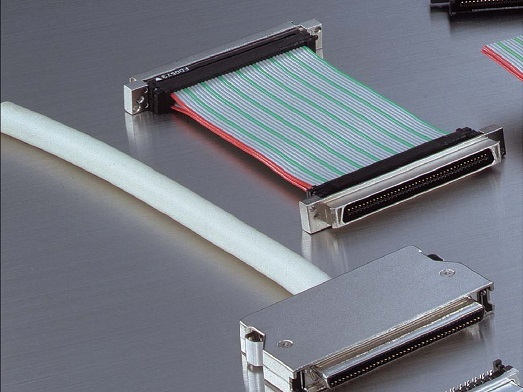

Zweiteilige-E/A-Steckverbinder mit 1,27-mm-Raster

Die Serie 88 macht vollen Gebrauch vom Konzept der geradenProfil-Konstruktion mit zwei seitlichen Kontaktpunkten und bietet, dank der dreiseitigen schützenden Formgebung, eine hervorragende Positionierung.

Als ein Standard auf dem Gebiet der Halbrastersteckverbinder rühmt sich diese Serie darüber hinaus einer breiten Auswahl an Varianten mit erwiesener Erfolgsgeschichte.

Die 1,27-mm-Steckverbinder der Serien 8840/8850/8855 bieten Unterstützung für Anti-Störstrom-Schnittstellen.

Als solche sind sie die ideale Wahl im Bestreben, Geräte zu verkleinern, hochdichte Montagen auszuführen oder die Funktionalität zu variieren.

Sollten Sie Informationen hinsichtlich technischer Daten benötigen, die nicht im aktuellen Katalog enthalten sind, wenden Sie sich bitte an Ihre örtliche KEL-Verkaufsstelle.

Anwendungen

Eigenschaften

・One-touch Latch-Mechanismus für verbesserte Effizienz bei Montagearbeiten. (100-Kontakte-Variante zeichnet sich durch einen Schraube-Sperrmechanismus aus)

・Behält hohen Kontaktdruck bei geringer Einschub- und Abzugskraft bei

・Druckguss-Abdeckung hält Störstrom unter Kontrolle

・Druckguss-Abdeckung hält Störstrom unter Kontrolle

・Das fortschrittliche Design bietet reichlich Schutz gegen Verdrehungen und verhindert Verformungen der Kontaktabschnitte als Resultat unsachgemäßer Behandlung und anderer externer Kräfte

・Serie 8855 (Kabelstecker) umfasst außerdem Varianten für Flachbandkabel

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes Nylon 66 (UL94V-0)
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel (8840/8855)
Zinn-Kupfer über Nickel (8850)
Metallhüllenmaterial Stahl (8840)
Metallgehäuse Nickel über Kupfer (8840)
Druckgussgehäuse-Material Zinklegierung (sowohl für Serie 8850 als auch Serie 8855)
Druckguss-Abdeckung Zinklegierung (20-80-polig)
Aluminium (100-polig)
Druckguss-Beschichtung Nickel über Kupfer
Federschloss Edelstahl
Steinschraubenmaterial Stahl
Verschlussschraube Stahl mit Nickel über Kupferbeschichtung
Kabelklemme Gerader Auslauf: Edelstahl
Horizontaler Auslauf: Stahl mit Nickel über Kupferbeschichtung
Material der Aufnahme der Mutter Stahl
Arretiermutter Stahl mit Nickel über Kupferbeschichtung
Elektrische Eigenschaften
Stromstärke 0.5 A pro Kontakt
Kontaktwiderstand Max. 30 mΩ
Dielektrischer Widerstand 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ bei 500 V Gleichstrom
Betriebstemperatur -55 °C bis +85 °C
Empfohlenes Kabel #28 AWG (7/ 0.127)
Außendurchmesser der Isolation 0.58 mm

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:113Treffer
Part Number Produktübersicht
8840-020-174AD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Diskretes Leitungskabel (#28 AWG), 20-polig
8840-020-174BD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Kaschiertes Kabel (#28 AWG), 20-polig
8840-020-174CD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Diskretes Leitungskabel (#30 AWG), 20-polig
8840-020-174DD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Kaschiertes Kabel (#30 AWG), 20-polig
8840-028-174AD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Diskretes Leitungskabel (#28 AWG), 28-polig
8840-028-174BD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Kaschiertes Kabel (#28 AWG), 28-polig
8840-028-174CD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Diskretes Leitungskabel (#30 AWG), 28-polig
8840-028-174DD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Kaschiertes Kabel (#30 AWG), 28-polig
8840-034-174AD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Diskretes Leitungskabel (#28 AWG), 34-polig
8840-034-174BD-F Rastermaß 1,27 mm, zweiteiliger E/A-Steckverbinder, empfohlenes Kabel: Kaschiertes Kabel (#28 AWG), 34-polig
