8822E/8822 Serie

  • Flachbandkabel-Steckverbinder
  • top_rosh.gif

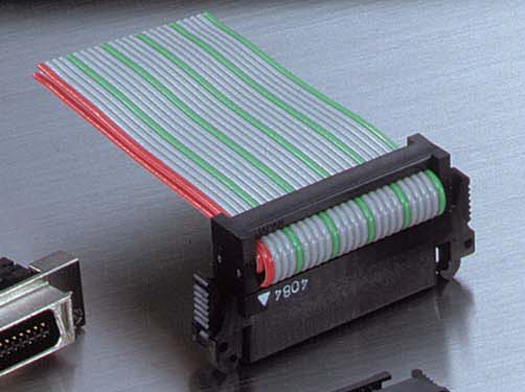

Zweiteilige-Steckverbinder mit 1,27-mm-Raster / I.D.C. für 1,27 mm FC

Die Halbraster-Steckverbinder der Serie 8822E/8822 werden für Platinen-zu-Kabel-Verbindungen eingesetzt.

Sie erleichtern besonders den Anschluss eines Flachbandkabelpaares mit 1,27-mm-Raster.

Zusätzlich kann auch ein Paar MIL-konformer Steckverbinder angeschlossen werden – einer mit Halbraster, der andere mit 2,54-mm-Raster.

Die Hauptfunktion der Serie 8822E/8822 ist die Auswurfsperre – ein einzigartiger, von KEL entwickelter One -touch Sperrmechanismus.

Typischerweise waren MIL-konforme Flachbandkabel-Steckverbinder durch eine Sperre an der Leiterplattenseite gekennzeichnet und erforderten den Gebrauch beider Hände zum Entriegeln und Entfernen.

Bei dieser Serie befindet sich der Sperrmechanismus jedoch an der Kabelseite, was einhändiges Lösen ermöglicht und somit die Effizienz von Montagearbeiten verbessert.

Anwendungen

Eigenschaften

・IDC für 1,27-mm-Flachbandkabel (50 Millizoll) (#28 AWG)

・Hochzuverlässiges Kontaktdesign mit geradem Profil

・Niedrige Einsteck- und Abzugskraft

・Leicht zu bedienendes One-Touch Locking-Auswurfsystem

・13 Größen, von 20 bis 100 Polen

Spezifikationen

Material und Beschichtung
Isolatormaterial Glasgefülltes 66-Nylon (UL 94V-0), Schwarz
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Kontaktbereich; Gold über Nickel
Anschlussbereich; Zinn-Kupfer über Nickel
Material der Montagehalterung Kupferlegierung
Finish der Montagehalterung Verzinntes Kupferblech
Elektrische Eigenschaften
Stromstärke 0,5 A pro Kontakt
Kontaktwiderstand Max. 30 mΩ
Dielektrische Stehspannung 650 V Wechselstrom für 1 Minute
Isolationswiderstand Min. 1000 MΩ bei 500 V Gleichstrom
Betriebstemperatur -55 °C bis +85 °C
Kompatibles Kabel AWG28 (7 / 0.127) Flachkabel

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:159Treffer
Part Number Produktübersicht
8822-020-171-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), 20-polig
8822-020-171D-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), mind. 0,25 μm vergoldet, 20-polig
8822-026-171-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), 26-polig
8822-026-171D-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), mind. 0,25 μm vergoldet, 26-polig
8822-030-171-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), 30-polig
8822-030-171D-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), mind. 0,25 μm vergoldet, 30-polig
8822-032-171-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), 32-polig
8822-032-171D-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), mind. 0,25 μm vergoldet, 32-polig
8822-034-171-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), 34-polig
8822-034-171D-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 1,27 mm, Buchse (kabelseitiger Steckverbinder), mind. 0,25 μm vergoldet, 34-polig
