8925E Serie

  • Flachbandkabel-Steckverbinder
  • top_rosh.gif

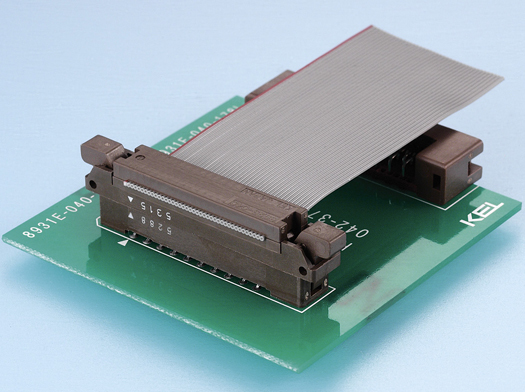

Zweiteilige-Niedrigprofil-Steckverbinder mit 1,27-mm-Raster / I.D.C. für 0,635-mm-Raster FC

Die Serie 8925(E) bietet Platinen-zu-Kabel-Steckverbinder mit Halbraster, die durch ein niedriges Profil gekennzeichnet sind.

Diese Steckverbinder sind für ein einzelnes Flachbandkabel mit 0,635-Raster konstruiert und können in der Montage von Reihenschaltungskonfigurationen eingesetzt werden.

Die Montage an das Flachbandkabel mit 0,635-mm-Raster wird realisiert durch einen Sandwich-Mechanismus mit Doppelblattfeder, der eine einfache und doch zuverlässige Verbindung garantiert.

Da diese Serie die besonderen Eigenschaften der Serie 8825E geerbt hat und von KEL’s neuem, einzigartigen Auswurfmechanismus für einfachen einhändigen Einschub und Abzug Gebrauch macht, trägt sie zu einer noch höheren Effektivität bei Montagearbeiten bei.

Darüber hinaus erleichtert dieser Platinen-zu-Kabel-Steckverbinder an der Leiterplattenseite auch Platinen-Verbindungen und gewährleistet somit, dass Kombinationsverbindungen ebenfalls realisiert werden können.

Anwendungen

Eigenschaften

・Der Verbindungsprozess ist zuverlässig und selbst-ausrichtend

・Zweiseitiger Kontakt gewährleistet, dass die Einsatz- und Abzugskräfte niedrig bleiben.

・Der Isolator schützt die Kontakte vor Beschädigung

・Die Verbindungshöhe beträgt nur 11,8 mm (8925R)

・Fähigkeit, Kabelmontagen in „Reihenschaltung“ herzustellen

・Der Kabel-Steckverbinder (Buchse) kann mit der Serie 8913 verbunden werden

・One-touch Locking-Auswurfsystem (Serien 8925E und 8925R)

・Platinen-Steckverbinder-Varianten: Gerade, rechtwinklig und SMT

Spezifikationen

Material und Beschichtung
Isolatormaterial Buchse (8925E/8925R/8925); Glasgefülltes Nylon 66 (UL 94V-0)
Stecker (8930E/8931E); Glasgefülltes PPS (UL 94V-0)
Kontaktmaterial Kupferlegierung
Kontaktbeschichtung Gold über Nickel
Material der Montagehalterung Kupferlegierung
Finish der Montagehalterung Vernickelte Basis, verzinntes Kupfer
Elektrische Eigenschaften
Stromstärke 0,5 A pro Kontakt
Kontaktwiderstand Max. 40 mΩ
Dielektrische Stehspannung [8925□]300 V Wechselstrom für 1 Minute
[893□E]650 V Wechselstrom für 1 Minute
Kontaktwiderstand [8925□]DC250V、1000MΩ以上
[893□E]DC500V、1000MΩ以上
Betriebstemperatur -55℃ bis +85℃

Herunterladen Dokument

Katalog
Paarungsliste
Produktübersicht

Produktliste


Produktliste:47Treffer
Part Number Produktübersicht
8925-040-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, 40-polig
8925-050-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, 50-polig
8925-068-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, 68-polig
8925-080-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, 80-polig
8925-100-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), mit Zugentlastung, 100-polig
8925E-020-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), Auswurfhebel, mit Zugentlastung, 20-polig
8925E-030-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), Auswurfhebel, mit Zugentlastung, 30-polig
8925E-040-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), Auswurfhebel, mit Zugentlastung, 40-polig
8925E-050-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), Auswurfhebel, mit Zugentlastung, 50-polig
8925E-060-179-F Rastermaß 1,27 mm, zweiteilig, IDC für FC-Steckverbinder 0,635 mm, Low Profile, Buchse (kabelseitiger Steckverbinder), Auswurfhebel, mit Zugentlastung, 60-polig
Produktliste:47Treffer
